Điều hòa công nghiệp – Thi công hệ thống điều hoà tiết kiệm năng lượng

Sử dụng hệ thống điều hòa công nghiệp là giải pháp tối ưu trong việc làm lạnh hoặc nóng cho một khu vực có diện tích lớn như nhà xưởng, văn phòng các tòa nhà cao tầng.

Hệ thống điều hòa công nghiệp là gì?

Hệ thống điều hòa công nghiệp là tập hợp các thiết bị và công nghệ điều khiển nhiệt độ, độ ẩm, lưu lượng và chất lượng không khí trong các không gian quy mô lớn.

Khác với máy lạnh dân dụng, hệ thống công nghiệp được thiết kế để hoạt động liên tục, ổn định, đáp ứng tải nhiệt cao và yêu cầu môi trường nghiêm ngặt.

Phân loại hệ thống điều hòa công nghiệp phổ biến

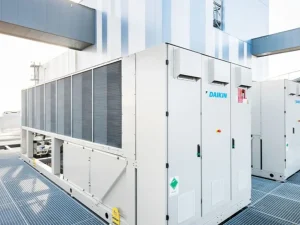

🔹 Hệ thống Chiller (Nước lạnh trung tâm)

• Sử dụng nước lạnh làm môi chất gián tiếp.

• Cấu tạo gồm: Chiller (máy sản xuất nước lạnh), bơm nước lạnh, AHU/FCU và hệ thống ống dẫn.

• Thích hợp cho: nhà máy, trung tâm thương mại, cao ốc văn phòng, bệnh viện, khách sạn lớn.

• Ưu điểm: ổn định, tiết kiệm năng lượng, phù hợp diện tích lớn.

🔹 Hệ thống VRV/VRF (Biến tần lưu lượng môi chất lạnh)

• Dàn nóng trung tâm kết nối nhiều dàn lạnh qua đường ống gas.

• Mỗi khu vực có thể điều chỉnh nhiệt độ độc lập.

• Ứng dụng cho: tòa nhà văn phòng, nhà xưởng sạch, trung tâm dữ liệu nhỏ – vừa.

• Ưu điểm: linh hoạt, thẩm mỹ cao, tiết kiệm điện.

🔹 Hệ thống AHU – FCU

• AHU (Air Handling Unit): Xử lý không khí tươi – cấp cho toàn nhà.

• FCU (Fan Coil Unit): Làm lạnh từng khu vực cụ thể.

• Thường kết hợp cùng Chiller hoặc VRF trong hệ thống lớn.

🔹 Hệ thống Rooftop – Packaged Unit

• Dàn lạnh và dàn nóng tích hợp trong một khối, đặt trên mái nhà hoặc ngoài trời.

• Phù hợp cho nhà xưởng, khu thương mại, trung tâm logistics.

• Dễ lắp đặt, bảo trì nhanh.

🔹 Hệ thống làm mát bay hơi (Cooling Pad, Evaporative Cooling)

• Dùng nước bay hơi để hạ nhiệt không khí.

• Ứng dụng cho xưởng sản xuất, trang trại, nhà máy dệt, chế biến thực phẩm.

• Ưu điểm: chi phí thấp, thân thiện môi trường.

Sơ đồ tổng quát hệ thống điều hòa công nghiệp

Hệ thống điều hòa công nghiệp sẽ bao gồm hàng loạt các thành phần để vận hành. Sau đây là cấu tạo và nguyên lý hoạt động của hệ thống điều hòa công nghiệp.

Tìm hiểu cấu tạo hệ thống điều hòa công nghiệp

Máy điều hòa công nghiệp sẽ bao gồm các bộ phận chính là: Dàn nóng, dàn lạnh, hệ thống đường ống và các phụ kiện.

• Dàn nóng: Nhiệm vụ chính của dàn nóng là tạo ra không khí lạnh bằng cách loại bỏ nhiệt từ trong tòa nhà. Do trao đổi nhiệt lớn nên dàn nóng được làm bằng ống đồng và cánh nhôm với quạt hướng trục. Dàn nóng thường gồm bộ làm lạnh (chiller), máy nén, quạt, bộ làm mát, và các thiết bị điều khiển.
• Dàn lạnh: Có nhiều dàn lạnh khác nhau phân bổ tòa nhà hoặc không gian công nghiệp. Một hệ thống VRV thường có khoảng 4 – 16 dàn lạnh. Dàn lạnh bao gồm quạt để tuần hoàn không khí, bộ lọc để làm sạch không khí, và thiết bị điều chỉnh nhiệt độ và độ ẩm.

Trong một hệ thống điều hòa công nghiệp sẽ có nhiều dàn lạnh với nhiều model và công suất khác nhau. Mỗi dàn lạnh sẽ có một bộ điều khiển để hoạt động độc lập.

• Dàn lạnh được điều khiển bằng remote hoặc các bộ điều khiển nhóm để thông gió.
• Hệ thống ống đồng và dây điều khiển sẽ nối giữa dàn nóng với dàn lạnh. Ống đồng trong lắp đặt điều hòa công nghiệp sẽ có kích thước lớn hơn điều hòa rời.
• Hệ thống đường ống đồng sẽ được kết nối với phụ kiện chuyên dụng gọi là REFNET Joint.
• Hệ thống được trang bị bộ điều khiển âm lượng siêu nhỏ (PID) để kiểm soát nhiệt độ của phòng lọc bụi.
• Điều tần (inverter) và hồi nhiệt (heat recovery), là 2 nhóm đảo giúp máy hoạt động ở 2 chế độ sưởi ấm và làm lạnh.

Nguyên lý hoạt động của hệ thống điều hòa công nghiệp

Nguyên lý hoạt động của hệ thống điều hòa công nghiệp là thông qua dàn nóng, dàn lạnh và môi chất lạnh. Để điều hòa không khí trong phòng, dàn lạnh luôn hoạt động liên tục. Còn dàn nóng sẽ hoạt động nhờ sự hỗ trợ của đường ống và chất lỏng truyền nhiệt để điều chỉnh nhiệt độ về đúng.

Cảm biến nhiệt độ và bảng tín hiệu là 2 bộ phận chính của dàn lạnh. Cảm biến nhiệt độ có vai trò cảm nhận nhiệt độ ở trong phòng sau đó truyền tín hiệu về card để xử lý. Khi có sự chênh lệch giữa nhiệt độ trong phòng với nhiệt độ đã cài đặt thì board sẽ điều khiển dàn nóng hoạt động để điều chỉnh phù hợp.

Thông qua môi chất, nhiệt độ sẽ được hấp thụ (làm lạnh) hoặc truyền (làm nóng) từ không khí xung quanh, ra dàn nóng rồi ra bên ngoài. Quá trình này sẽ lặp đi lặp lại cho đến khi nhiệt độ cân bằng với nhiệt độ đã cài đặt.

Khi nào dàn nóng hoạt động thì dàn lạnh mới có khả năng làm mát. Do đó, khi dàn nóng nghỉ thì dàn lạnh chỉ tiêu hao năng lượng như một chiếc quạt bình thường.

Các hệ thống điều hòa công nghiệp phổ biến

Hiện nay có rất nhiều loại hệ thống điều hòa công nghiệp, trong đó, có 3 hệ thống được sử dụng phổ biến nhất gồm.

Hệ thống điều hòa không khí cục bộ

Điều hòa không khí cục bộ là hệ thống gồm các máy được lắp đặt ở từng khu vực riêng lẻ. Với dàn nóng nằm bên ngoài khu vực điều hòa và dàn lạnh sử dụng trong khu vực cần làm mát.

Mặc dù điều hòa cục bộ không yêu cầu cao về kỹ thuật, không gây ảnh hưởng đến các máy lạnh khác trong cùng một hệ thống. Nhưng nó lại ảnh hưởng đến kiến trúc kết cấu tòa nhà, vì dàn nóng nằm phía ngoài không gian sử dụng. Dàn nóng và dàn lạnh kết nối với nhau bằng đường ống dẫn gas. Điều này khiến cho quá trình hoạt động dễ phát sinh hư hỏng, ảnh hưởng tới sức khỏe.

Điều hòa không khí cục bộ sản xuất khí tươi chủ yếu dựa vào hoạt động của quạt gió. Tuy nhiên, lượng khí này vẫn chưa được xử lý lọc bụi, do đó, có thể xảy ra hiện tượng chênh lệch nhiệt độ và tạo sự khó chịu. Ngoài ra, hệ số tiêu thụ điện năng đáng kể cùng với chi phí vận hành lớn nên nó chỉ phù hợp với các công trình nhỏ, không yêu cầu nhiều về thông số.

Hệ thống điều hòa trung tâm

Điều hòa trung tâm là hệ thống bao gồm 1 hoặc nhiều máy trung tâm cùng phối hợp với nhau. Lúc này sẽ tạo thành 1 hệ thống làm lạnh tổng thể cho 1 không gian. Hệ thống sẽ sử dụng nước để làm lạnh nhờ vào hệ thống đường ống dẫn và dàn trao đổi nhiệt. Điều hòa trung tâm sử dụng 2 hệ thống phổ biến là Chiller giải nhiệt gió và Chiller giải nhiệt nước.

Cấu tạo của hệ thống điều hòa trung tâm bao gồm: Máy lạnh trung tâm Chiller, dàn trao đổi nhiệt FCU, bơm nước và tháp giải nhiệt, hệ thống đường ống phân phối khí lạnh, đường ống và bơm nước cấp lạnh, hệ thống điện điều khiển.

Hệ thống điều hòa biến tần VRV/ VRF

VRV/ VRF ra đời đã đánh dấu một cột mốc mới cho hệ thống điều hòa công nghiệp. Hệ thống điều hòa biến tần VRV/ VRF thực hiện giải nhiệt bằng gió chỉ bằng 1 dàn nóng và nhiều dàn lạnh khác nhau. Người dùng có thể đặt hệ thống ở bất kỳ vị trí nào mà không cần lo ảnh hưởng đến quá trình làm lạnh. Đây là giải pháp được nhiều công trình ưu tiên lựa chọn.

Điều hòa trung tâm VRV/VRF có khả năng thay đổi công suất phụ tải bên ngoài và điều chỉnh lưu lượng môi chất. Do đó, nó giúp khắc phục những hạn chế của máy lạnh dạng rời. Ngoài ra, hệ thống này ít chịu tác động của môi trường bên ngoài, có độ bền cao, hoạt động ổn định, tiết kiệm tối đa điện năng. Cùng với đó là mức chi phí hợp lý, phù hợp với mọi yêu cầu của người dùng.

🏭 Điều hòa công nghiệp nhà xưởng – Giải pháp làm mát hiệu quả & tiết kiệm năng lượng từ ITC

1. Điều hòa công nghiệp nhà xưởng là gì?

Điều hòa công nghiệp nhà xưởng là hệ thống điều hòa không khí quy mô lớn, được thiết kế chuyên biệt cho môi trường sản xuất, kho hàng và nhà máy công nghiệp.
Khác với điều hòa dân dụng, hệ thống này phải đảm bảo:

• Hoạt động ổn định 24/7.

• Đáp ứng tải nhiệt cao.

• Kiểm soát nhiệt độ, độ ẩm và lưu lượng gió đồng đều trong toàn bộ không gian xưởng.

2. Các giải pháp điều hòa công nghiệp cho nhà xưởng

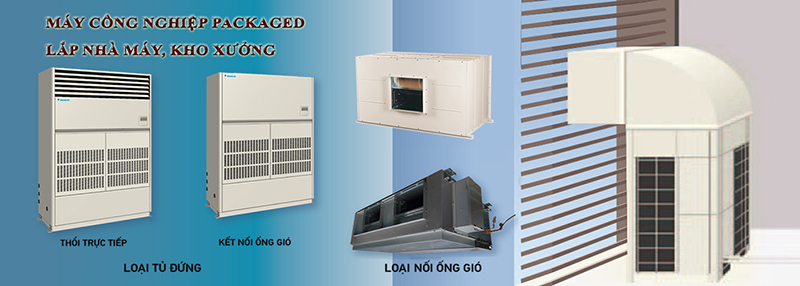

Phân loại

	Điều hòa đặt sàn	Điều hòa treo tường
Đặc điểm	– Thiết kế dạng tủ đứng hình chữ nhật, đặt trực tiếp trên sàn nhà. – Kết hợp cả dàn nóng và dàn lạnh trong cùng một khối. – Công suất cao, hiệu suất làm lạnh nhanh chóng nhờ quạt gió mạnh. – Lớp tản nhiệt giúp tối ưu hóa hiệu quả hoạt động.	– Dàn lạnh được treo trên trần nhà, kết nối với dàn nóng bằng hệ thống ống gió. – Khả năng làm lạnh và phân phối khí lạnh đồng đều khắp không gian. – Tiết kiệm diện tích sàn nhà, tạo sự thông thoáng cho khu vực. – Có thể kết hợp hệ thống lọc khí, tạo môi trường làm việc trong lành.
Ưu điểm	– Lắp đặt đơn giản, dễ di chuyển. – Giá thành rẻ hơn so với máy lạnh nối ống gió. – Phù hợp cho các khu vực có diện tích nhỏ, cần làm lạnh nhanh.	– Khả năng điều hòa nhiệt độ hiệu quả cho diện tích rộng lớn. – Tạo thẩm mỹ cao cho không gian nhà xưởng. – Hoạt động êm ái, độ ồn thấp.
Nhược điểm	– Chiếm nhiều diện tích sàn nhà. – Độ ồn cao hơn so với máy lạnh nối ống gió. – Khả năng phân phối khí lạnh không đồng đều.	– Chi phí lắp đặt cao hơn so với máy lạnh thổi trực tiếp. – Việc thi công lắp đặt phức tạp hơn. – Cần bảo dưỡng định kỳ hệ thống ống gió để đảm bảo hiệu quả hoạt động.

Điều hòa công nghiệp cho nhà xưởng hoạt động dựa trên nguyên lý hấp thụ hơi nóng và làm mát không khí qua sự bay hơi của nước. Nước trong máy sẽ hấp thụ nhiệt từ không khí nóng, qua đó giảm nhiệt độ môi trường xung quanh.

Máy lạnh nhà xưởng có màng giấy làm mát đa lớp, tạo sự hấp thụ hơi nóng hiệu quả, mang lại không khí mát và sạch cho không gian làm việc. Hệ thống này còn có khả năng cải thiện chất lượng không khí và thông gió, thích hợp cả với không gian mở.

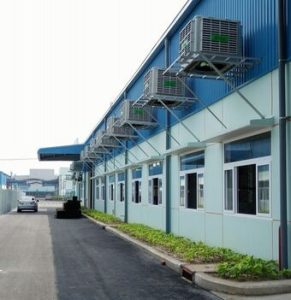

🔹 1. Hệ thống làm mát bay hơi (Cooling Pad – Quạt công nghiệp)

• Nguyên lý: Không khí được hút qua tấm làm mát thấm nước → nhiệt độ giảm 5–10°C → cấp vào xưởng qua quạt công nghiệp.

• Ưu điểm:
  ✅ Chi phí đầu tư thấp
  ✅ Tiết kiệm điện năng
  ✅ Dễ lắp đặt & bảo trì

• Nhược điểm: Không kiểm soát được độ ẩm chính xác, không phù hợp cho xưởng yêu cầu nhiệt độ ổn định cao (như điện tử, dược phẩm).

🔹 2. Hệ thống điều hòa trung tâm VRV/VRF

• Cấu tạo: Một dàn nóng trung tâm kết nối nhiều dàn lạnh (âm trần, giấu trần, treo tường).

• Phù hợp cho: Xưởng nhỏ – vừa, phòng điều hành, văn phòng trong nhà máy.

• Ưu điểm:
  ✅ Điều khiển độc lập từng khu vực
  ✅ Tiết kiệm điện nhờ biến tần Inverter
  ✅ Thi công gọn gàng, thẩm mỹ cao

🔹 3. Hệ thống Chiller (nước lạnh công nghiệp)

• Sử dụng máy làm lạnh nước (Chiller), kết hợp AHU/FCU để phân phối khí lạnh khắp nhà xưởng.

• Phù hợp cho: nhà máy lớn, xưởng sản xuất điện tử, dược phẩm, thực phẩm, dệt may cao cấp.

• Ưu điểm:
  ✅ Làm mát ổn định, kiểm soát nhiệt độ – độ ẩm chính xác
  ✅ Có thể tích hợp BMS (Building Management System)
  ✅ Độ bền cao, tuổi thọ >15 năm

🔹 4. Hệ thống điều hòa Rooftop (Packaged Unit)

• Dàn nóng và dàn lạnh tích hợp trong một khối, đặt trên mái hoặc ngoài trời.

• Cấp gió lạnh trực tiếp qua hệ thống ống gió.

• Ứng dụng: nhà xưởng lớn, trung tâm logistics, kho lạnh.

• Ưu điểm:
  ✅ Công suất lớn, dễ bảo trì
  ✅ Không chiếm diện tích trong nhà xưởng

3. Sơ đồ nguyên lý hệ thống máy điều hòa công nghiệp cho nhà xưởng

MÁY LẠNH TRUNG TÂM (CHILLER / VRF / ROOFTOP)
│
├──> AHU / FCU / DÀN LẠNH KHU VỰC 1
│
├──> AHU / FCU / DÀN LẠNH KHU VỰC 2
│
└──> AHU / FCU / DÀN LẠNH KHU VỰC 3
↓
HỆ THỐNG ỐNG GIÓ CẤP & HỒI
↓
CẤP GIÓ TƯƠI – HÚT GIÓ THẢI

Toàn bộ hệ thống được điều khiển qua bộ điều khiển trung tâm (BMS) để giám sát nhiệt độ, áp suất, lưu lượng và trạng thái vận hành.

4. Lợi ích khi lắp đặt điều hòa công nghiệp cho nhà xưởng

✅ Tăng năng suất lao động – môi trường làm việc thoải mái, giảm mệt mỏi cho công nhân.
✅ Bảo vệ thiết bị & sản phẩm – tránh quá nhiệt, ẩm mốc.
✅ Đảm bảo chất lượng sản xuất – đặc biệt với ngành thực phẩm, dược, điện tử.
✅ Tiết kiệm điện năng & chi phí vận hành với công nghệ Inverter, Chiller hiệu suất cao.
✅ Nâng cao hình ảnh doanh nghiệp – chuyên nghiệp, hiện đại, đạt tiêu chuẩn ISO.

🌬️ Điều hòa công nghiệp âm trần – Giải pháp làm mát hiệu quả & thẩm mỹ cho nhà xưởng

1. Giới thiệu Giải pháp làm mát hiệu quả

Trong các nhà xưởng, khu sản xuất, trung tâm thương mại hoặc tòa nhà lớn, việc đảm bảo môi trường mát mẻ, thông thoáng và tiết kiệm năng lượng là yếu tố quan trọng giúp nâng cao năng suất lao động và bảo vệ thiết bị sản xuất.

Giải pháp được nhiều doanh nghiệp lựa chọn hiện nay chính là hệ thống điều hòa công nghiệp âm trần – dòng sản phẩm vừa mạnh mẽ về công suất, vừa tối ưu không gian lắp đặt.

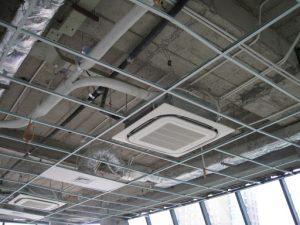

2. Điều hòa công nghiệp âm trần là gì?

Điều hòa âm trần công nghiệp (Ceiling Concealed / Ducted) là hệ thống dàn lạnh được lắp đặt ẩn trong trần kỹ thuật, chỉ để lộ cửa gió cấp và hồi.

Thiết bị thường kết nối với hệ thống điều hòa trung tâm (VRV/VRF hoặc Chiller), hoặc có thể hoạt động độc lập qua máy nén riêng.

💡 Đây là lựa chọn lý tưởng cho nhà xưởng, kho hàng, khu văn phòng trong nhà máy hoặc không gian sản xuất yêu cầu thẩm mỹ và phân phối gió đồng đều.

3. Cấu tạo & nguyên lý hoạt động

Một hệ thống điều hòa âm trần công nghiệp gồm các thành phần chính:

• Dàn lạnh âm trần (Ceiling Concealed Unit): đặt trong trần, kết nối với ống gió cấp & hồi.

• Dàn nóng (Outdoor Unit): đặt ngoài trời, làm nhiệm vụ nén & giải nhiệt gas.

• Đường ống gas hoặc nước lạnh: kết nối giữa dàn lạnh và dàn nóng.

• Hệ thống điều khiển trung tâm (Controller/BMS): quản lý hoạt động toàn hệ thống.

Dàn lạnh

Dàn lạnh của điều hòa âm trần là loại ống đồng cánh nhôm và được trang bị quạt ly tâm. Dàn lạnh này có tác dụng trao đổi nhiệt được thiết kế bên trong phòng.

Trong dàn lạnh còn có các bộ phận khác như quạt, board điều khiển, tiêu thụ khoảng 5% điện năng. Ống thoát nước của dàn lạnh được thiết kế với độ dốc nhất định, giúp nước lưu thông dễ dàng và không bị đọng lại.

Dàn nóng

Dàn nóng của điều hòa âm trần có hai bộ phận chính là máy nén và quạt, tiêu thụ 95% điện năng. Dàn nóng được lắp đặt bên ngoài phòng, có tác dụng trao đổi nhiệt với hệ thống ống đồng cánh nhôm kèm theo đó là quạt kiểu hướng trục, tỏa nhiệt ra bên ngoài.

Các bộ phận khác

Bên cạnh dàn lạnh và dàn nóng, điều hòa âm trần còn có các bộ phận khác như:

• Ống dẫn gas: Cặp ống dịch lỏng và gas để liên kết dàn lạnh và nóng.
• Dây điện điều khiển: Truyền tải tín hiệu đến các thiết bị, linh kiện.
• Dây điện động lực: Dây điện nguồn, được nối với dàn nóng, điện nguồn 1 hoặc 3 pha.

Nguyên lý hoạt động:

Dàn nóng nén môi chất lạnh → dẫn đến dàn lạnh → môi chất bay hơi và hấp thụ nhiệt trong phòng → không khí mát được thổi qua ống gió đến khu vực nhà xưởng → khí nóng được hồi về xử lý lại.

4. Ưu điểm nổi bật của điều hòa công nghiệp âm trần

✅ Phân phối gió đồng đều: nhờ ống gió và cửa gió bố trí hợp lý, luồng khí lạnh tỏa đều khắp không gian.
✅ Thẩm mỹ & tiết kiệm diện tích: toàn bộ thiết bị giấu trong trần, chỉ thấy miệng gió – giúp nhà xưởng gọn gàng, sạch đẹp.
✅ Hiệu suất cao – vận hành êm: thiết kế tối ưu cho không gian lớn, ít rung ồn.
✅ Linh hoạt trong thiết kế: có thể kết nối nhiều dàn lạnh, chia vùng điều khiển theo khu vực.
✅ Tích hợp điều khiển thông minh: kết nối với hệ thống quản lý tòa nhà (BMS) hoặc app giám sát từ xa.

5. Ứng dụng thực tế

• 🏭 Nhà xưởng sản xuất điện tử, thực phẩm, dược phẩm

• 🧰 Phòng kỹ thuật, khu điều hành trong nhà máy

• 🧊 Kho lạnh, kho bảo quản

• 🏢 Trung tâm thương mại, showroom, cao ốc văn phòng

Công Ty cổ phần ITC đã triển khai hàng trăm dự án hệ thống điều hòa âm trần công nghiệp cho nhà xưởng tại Hà Nội – Tp HCM, Bình Dương, Đồng Nai, Bắc Ninh, Hải Phòng… với hiệu quả vận hành cao, tiết kiệm năng lượng đến 30%.

6. Báo giá điều hòa công nghiệp âm trần (tham khảo)

💬 Giá trên chỉ mang tính tham khảo (thiết bị riêng lẻ). Hệ thống trọn gói cho nhà xưởng sẽ được ITC báo giá chi tiết theo công suất, diện tích và yêu cầu kỹ thuật thực tế.

7. ITC – Nhà thầu hệ thống điều hòa công nghiệp chuyên nghiệp

Với hơn 10 năm kinh nghiệm trong thiết kế – thi công hệ thống HVAC công nghiệp, ITC là đối tác tin cậy của hàng trăm doanh nghiệp tại Việt Nam. Chúng tôi chuyên cung cấp giải pháp hệ thống điều hòa công nghiệp với các thương hiệu hàng đầu như Daikin, Mitsubishi, LG, Trane, Toshiba…

Dịch vụ của ITC gồm:

• Khảo sát, thiết kế sơ đồ nguyên lý & bản vẽ kỹ thuật.

• Cung cấp, lắp đặt thiết bị điều hòa âm trần công nghiệp.

• Thi công hệ thống ống gió, điện, điều khiển.

• Bảo trì, vệ sinh, sửa chữa & nâng cấp hệ thống.

Cam kết ITC:

• 🌟 Thi công đúng tiến độ – an toàn tuyệt đối.

• 💧 Thiết bị chính hãng, bảo hành chính thức.

• ⚙️ Tối ưu chi phí vận hành – tiết kiệm điện năng.

• 🧑‍🔧 Đội ngũ kỹ sư & kỹ thuật viên giàu kinh nghiệm.
