HỆ THỐNG HÚT KHÓI HÀNH LANG LÀ GÌ? CẤU TẠO, NGUYÊN LÝ & TIÊU CHUẨN MỚI NHẤT

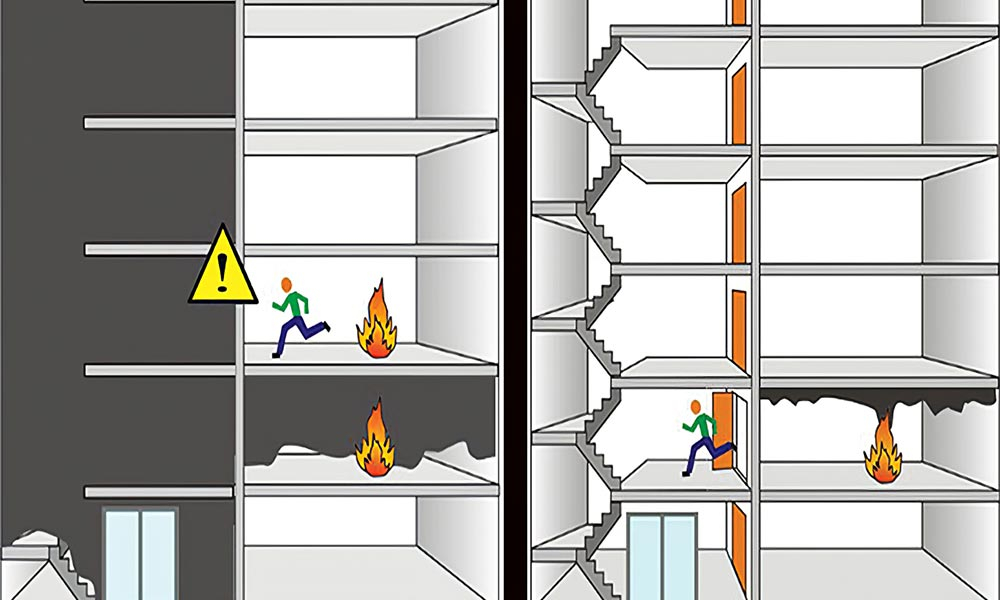

1. Hệ thống hút khói hành lang là gì?

Hệ thống hút khói hành lang là một phần quan trọng trong hệ thống phòng cháy chữa cháy (PCCC), có nhiệm vụ loại bỏ khói, khí độc và nhiệt ra khỏi khu vực hành lang khi xảy ra cháy.

Trong thực tế, hành lang là khu vực thoát nạn chính. Khi cháy xảy ra, khói thường lan nhanh hơn lửa và gây nguy hiểm trực tiếp đến con người. Vì vậy, hệ thống hút khói giúp:

• Giữ tầm nhìn khi thoát hiểm
• Giảm nguy cơ ngạt khói
• Tạo điều kiện cho lực lượng cứu hộ

2. Vai trò của hệ thống hút khói hành lang

🔥 Bảo vệ tính mạng

Khói chứa CO và khí độc có thể gây tử vong trong vài phút. Hệ thống hút khói giúp giảm nồng độ này.

🏢 Đảm bảo lối thoát nạn

Hành lang luôn phải duy trì trạng thái ít khói để cư dân thoát hiểm.

🚒 Hỗ trợ chữa cháy

Lực lượng PCCC cần môi trường ít khói để tiếp cận đám cháy.

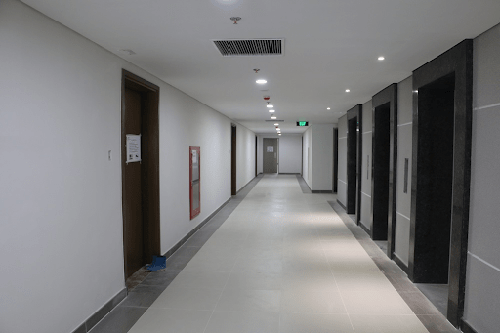

3. Cấu tạo hệ thống hút khói hành lang

Một hệ thống tiêu chuẩn gồm:

3.1 Quạt hút khói

• Loại chịu nhiệt (250°C – 300°C)
• Có thể hoạt động 2–3 giờ khi cháy

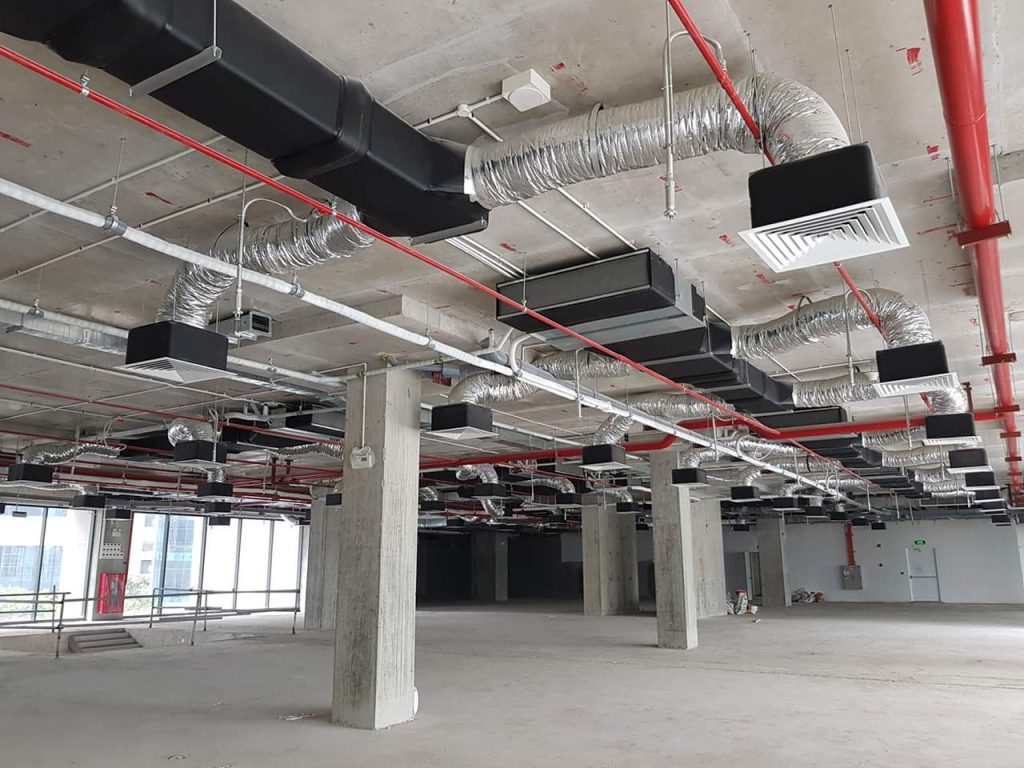

3.2 Hệ thống ống gió

• Dẫn khói từ hành lang ra ngoài
• Làm bằng tôn mạ kẽm hoặc vật liệu chống cháy

3.3 Van chặn lửa (Fire damper)

• Ngăn cháy lan qua đường ống

3.4 Cửa hút khói

• Đặt dọc hành lang
• Kết nối với ống hút

3.5 Tủ điều khiển

• Nhận tín hiệu từ đầu báo cháy
• Kích hoạt hệ thống tự động

4. Nguyên lý hoạt động

Khi xảy ra cháy:

1. Đầu báo khói phát hiện
2. Tín hiệu gửi về trung tâm
3. Quạt hút khói hoạt động
4. Khói được hút qua cửa hút → ống gió → xả ra ngoài

👉 Đồng thời có thể kết hợp hệ thống tăng áp cầu thang để tạo chênh áp.

5. Tiêu chuẩn thiết kế hút khói hành lang

Các tiêu chuẩn quan trọng:

📌 QCVN 06:2022/BXD

• Quy chuẩn kỹ thuật quốc gia về an toàn cháy

📌 TCVN 5687

• Quy định thông gió – điều hòa không khí

📌 Yêu cầu chính:

• Lưu lượng hút đủ để loại bỏ khói
• Thời gian hoạt động ≥ 2 giờ
• Chịu nhiệt cao
• Có nguồn điện dự phòng

6. Cách tính lưu lượng hút khói hành lang

Công thức cơ bản:

L = n × V

Trong đó:

• L: lưu lượng (m³/h)
• n: số lần trao đổi không khí (6–10 lần/giờ)
• V: thể tích hành lang

👉 Ví dụ:

• Hành lang 100m², cao 3m → V = 300m³
• L = 8 × 300 = 2400 m³/h

7. Phân biệt hút khói và tăng áp hành lang

👉 Hai hệ thống này thường kết hợp với nhau.

8. Báo giá hệ thống hút khói hành lang

Chi phí phụ thuộc:

• Diện tích công trình
• Số tầng
• Loại quạt
• Vật liệu

💰 Giá tham khảo:

• 150.000 – 400.000 VNĐ/m²

9. Kinh nghiệm thiết kế tối ưu

• Bố trí cửa hút đều
• Tránh góc chết
• Tính toán áp suất chính xác
• Kết hợp hệ tăng áp

10. Kết luận

Hệ thống hút khói hành lang là yếu tố bắt buộc trong các công trình hiện đại. Thiết kế đúng tiêu chuẩn không chỉ giúp đạt yêu cầu pháp lý mà còn bảo vệ tính mạng con người.
