Tăng áp hút khói cầu thang trong PCCC

Tính toán tăng áp hút khói cầu thang trong PCCC giữ vai trò rất quan trọng trong công trình xây dựng như nhà cao tầng, chung cư, trung tâm thương mại,… Vì sự phát triển không ngừng của của công trình xây dựng nguy cơ xảy ra cháy nổ, hỏa hoạn là không trách khỏi. Do vậy, cần có những phương án phòng chống cháy nổ, phòng cháy chữa cháy để đảm bảo cho sự an toàn của con người và tài sản.

Tăng áp cầu thang là gì?

➣ Hệ thống tăng áp cầu thang hay còn gọi là hệ thống điều áp cầu thang. Đây là hệ thống điều tiết áp suất không khí tại cầu thang và hành lang khi xảy ra hỏa hoạn. Hệ thống này là bắt buộc phải có tại các tòa nhà cao tầng.

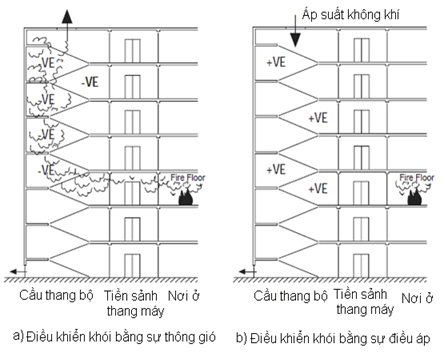

➣ Hay hiểu đơn giản thì cầu thang được xây bên trong tường bao của tòa nhà và không tiếp xúc trực tiếp với bên ngoài trời. Do đó, cần tạo ra hệ thống để đảm bảo cho cầu thang có áp suất dương (là áp suất cao hơn so với áp suất bên ngoài cầu thang) thì gọi là tăng áp cầu thang.

Tầm quan trọng của tăng áp hút khói cầu thang

Hệ thống tăng áp hút khói cầu thang là hệ thống bắt buộc theo quy định của nhà nước về việc xây dựng các công trình cao tầng. Lắp đặt hệ thống tăng áp cầu thang cực kỳ quan trọng và cần thiết bởi những lợi ích như sau:

Hệ thống tăng áp cầu thang có nhiệm vụ: cấp khí tươi, tạo sự thay đổi về áp suất, tạo ra áp suất dương cho cầu thang. Là hệ thống bảo vệ, bức tường vô hình ngăn chặn khói lửa, khí bụi từ trong đám cháy không lây lan vào bên trong thang bộ. Không gian bên trong cầu thang bộ có đủ không khí sạch. Nhờ vậy mang lại những lợi ích như sau:

✊ Giúp kéo dài thời gian thoát ra khỏi đám cháy. Khu vực cầu thang bộ là nơi thoát hiểm an toàn cho con người.

✊Là nơi an toàn tránh nạn, đặc biệt là các đối tượng cần được giúp đỡ như: người già, trẻ nhỏ, phụ nữ mang thai, người khuyết tật… Có thể tạm thời tránh nạn và chờ lực lượng chức năng tới ứng cứu.

✊ Khu vực cầu thang bộ là nơi đội cứu hộ có thể tiếp cận đám cháy và xử lý đám cháy.

✊ Khu vực an toàn bảo vệ các đồ vật, tài sản có giá trị cao khỏi sự ảnh hưởng của đám cháy.

Hệ thống tăng áp cầu thang là hệ thống phòng cháy chữa cháy tuyệt vời, bảo vệ con người và tài sản khỏi những hiểm nguy từ sự cố hoả hoạn gây ra.

Vậy điều gì sẽ xảy ra khi không lắp đặt hệ thống tăng áp cầu thang?

Đó chính là không thể tạo ra một vùng an toàn cho con người. Cầu thang thoát hiểm sẽ bị lây lan khói bụi và các khí độc hại. Con người sẽ hít phải khí độc hại ngay cả trong cầu thang bộ. Dẫn đến việc con người có thể bị ngạt thở trước khi thoát ra khỏi tòa nhà. Không thể đảm bảo được tính mạng con người.

Do vậy, hệ thống tăng áp cầu thang thực sự quan trọng và cần thiết lắp đặt.

Hệ thống tăng áp cầu thang bộ gồm những gì?

Hệ thống tăng áp hút khói cầu thang bộ là hệ thống được kết hợp từ nhiều bộ phận như sau:

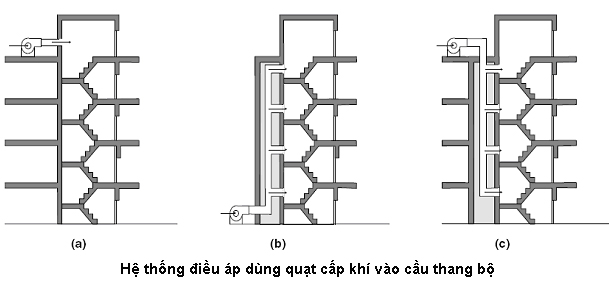

• Quạt tăng áp cầu thang: Sử dụng quạt công nghiệp như quạt ly tâm, quạt hướng trục. Hiện nay, ITCTECH là đơn vị cung cấp quạt công nghiệp (quạt ly tâm, quạt hướng trục) cho nhiều đơn vị PCCC trên toàn quốc. Nếu như bạn có nhu cầu, liên hệ tới ITCTECH để được hỗ trợ nhé.

• Hệ thống đường ống dẫn gió
• Các van đóng mở, cửa cấp khí
• Hệ thống cảm biến
• Hệ thống chữa cháy tự động
• Trung tâm điều khiển (hộp tủ điện…)

Xem thêm dự án ITCTECH đã thi công tăng áp hút khói khu thể thao quần ngựa

Công thức tính toán:

Khi không khí lưu thông trong trục cầu thang và có sự chênh áp với không gian bên ngoài thì lưu lượng không khí được xác định theo biểu thức:

Trong đó

Q – lưu lượng gió (m³/s).

A_E – tổng diện tích khe hở trong không gian tạo áp (m²).

P – độ chênh áp suất (Pa).

N – hệ số rò lọt của khe hở có thể thay đổi từ 1 đến 2. Chọn N=2



Xem thêm: Hệ thống tăng áp hút khói

Hệ thống tăng áp hút khói cầu thang cần tuân theo tiêu chuẩn gì?

Hệ thống tăng áp hút khói cầu thang bộ được áp dụng theo các TCVN tăng áp cầu thang đó là tiêu chuẩn TCVN 6160:1996. Tiêu chuẩn bắt buộc cho các tòa nhà cao tầng, công trình bao gồm những khách sạn, trung tâm thương mại, chung cư, toà nhà văn phòng… có độ cao từ 25m – 100m tương đương với kết cấu 10 tầng đến 30 tầng. TCVN 6160:1996 quy định như sau:

🔰 Điều 11.4

Để đẩy khói từ hành lang, phòng đêm của mỗi tầng cần thiết kế hầm đẩy cưỡng bức, có van ở mỗi tầng. Cần tính toán lưu lượng của quạt, van điều khiển, mặt cắt hầm đẩy được xác định cụ thể. Quạt và van đóng mở tự động bằng các đầu báo, có nút điều khiển ở mỗi tầng.

🔰 Điều 11.5

Khi có một cửa mở cần đảm bảo áp suất dư của không khí là 2kg/m2 đảm bảo khói từ thang máy, buồng thang không lan vào các tầng.

🔰 Điều 11.6

Cửa vào buồng thang phải thiết kế phòng đệm với cửa tự động đóng, có đệm kín, hệ thống điều áp với áp suất dư của không khí ở phòng đêm luôn lớn hơn hoặc bằng 2kg/m2 để khói không lây lan vào buồng thang, thang máy và ngược lại.

👉  Lưu ý: Để đảm bảo ngăn chặn khói bụi, khí độc từ đám cháy vào trong cầu thang thoát hiểm, kỹ sư thiết kế cần tính toán những vấn đề sau:

• Tính toán đảm bảo buồng thang đạt 50Pa khi cửa đóng. Khi có 2 hoặc 3 cửa mở đồng thời cần đạt >= 10Pa.
• Tính toán đủ lưu lượng gió cho buồng thang để duy trì áp suất dương không vượt quá 60Pa. Bởi nếu vượt quá 60Pa, áp lực khiến cửa bị đè chặt và sức con người khó có thể mở được cửa.
• Lưu ý tính toán kỹ lưỡng và thiết kế vị trí lắp đặt quạt, hệ thống dẫn gió, miệng gió phù hợp dọc trục thang. Phân cấp áp suất dương theo thứ tự: buồng thang -> phòng đệm -> hành lang.

Trên đây, ITCTECH cung cấp cho bạn đọc một số thông tin về tăng áp cầu thang, tiêu chuẩn và nguyên lý hoạt động. Hi vọng những thông tin này mang lại nhiều điều hữu ích cho bạn đọc. Cảm ơn các bạn đã đón xem.
