Phòng sạch điện tử là gì? Tiêu chuẩn & giải pháp thiết kế chuẩn ISO. Bất kỳ nhà sản xuất nào trong lĩnh vực điện tử cũng cần phòng sạch điện tử để sản xuất ra các linh kiện hay các thiết bị điện tử chất lượng. Để hiểu hơn về khái niệm cũng như những tiêu chuẩn để tạo ra chúng như thế nào, bạn hãy tham khảo những thông tin sau đây nhé.
Khái niện về phòng sạch điện tử

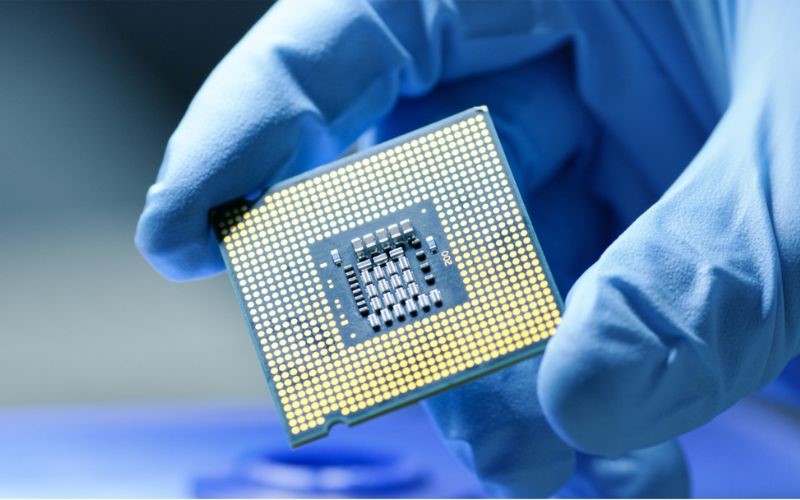

Phòng sạch chuyên dụng được dùng trong lĩnh vực sản xuất các thiết bị điện tử, đặc biệt là trong các đơn vị chế tạo vi mạch và các linh kiện.
Điện tử là một trong những lĩnh vực có yêu cầu rất khắt khe về các thông số kỹ thuật nhất. Để không làm ảnh hưởng đến chất lượng của thiết bị cần hạn chế tối đa sự ảnh hưởng từ môi trường.
Theo đó, trong phòng sạch thì số lượng hạt bụi và kích thước của chúng sẽ được hạn chế ở mức thấp nhất. Ngoài ra, để đảm bảo và duy trì độ sạch sẽ cần đến các quá trình lọc sơ cấp, lọc trung cấp và bộ lọc tinh (HEPA Filter). Bộ lọc này cũng được sử dụng để khử trùng vi sinh vật bên trong không khí.
Phòng sạch điện tử có đặc điểm chính là ngăn cản bụi bẩn từ bên ngoài xâm nhập vào. Để loại bỏ hết ô nhiễm, trước khi vào khu vực sản xuất bạn và các đồ vật cần phải đi qua buồng thổi khí Airshower. Điều này sẽ tránh việc đưa những chất ô nhiễm vào phòng sạch làm ảnh hưởng đến hiệu quả khi sản phẩm được sản xuất ra.
Áp dụng thực tế phòng sạch điện tử
Các phòng sạch thông thường sẽ được lắp đặt ở các khu vực yêu cầu cao về độ sạch như:
- Lĩnh vực sản xuất và lắp ráp: Nhà máy lắp ráp điện tử gồm tivi, máy tính hay các sản phẩm tương đương, nhà máy lắp ráp điện lạnh gồm điều hòa, tủ lạnh và các sản phẩm tương đương.
- Lĩnh vực sản xuất và chế tạo: Nhà máy chế tạo linh kiện, phụ tùng và điện tử như mạch in điện tử, IC hay sản phẩm tương đương.

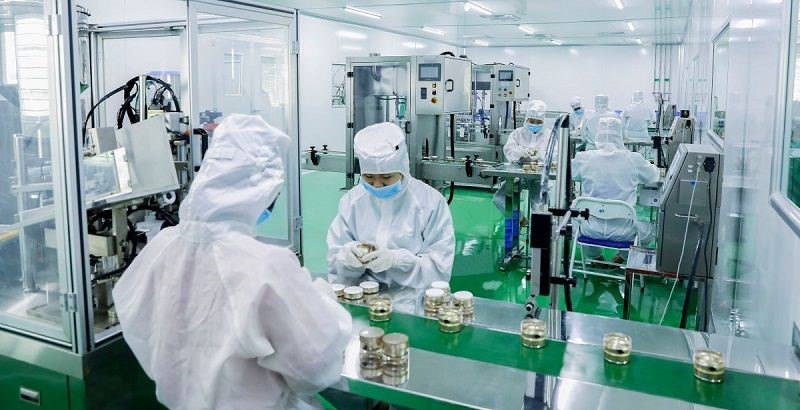

Thiết kế phòng sạch điện tử đạt chuẩn ISO 14644-1
Tại Việc Nam, thị trường phòng sạch thường áp dụng những tiêu chuẩn như:
- Tiêu chuẩn cleanroom điện tử: Class 1, class 10, class 100, cleanroom Class 1000, class 10.000, class 100.000 với cấp độ sạch giảm dần.
- Tiêu chuẩn Quốc tế ISO 14644-1: ISO 1 – ISO 8 với các cấp độ sạch giảm dần từ.
Trong phòng sạch điện tử thường áp dụng 1 trong 2 tiêu chuẩn là TCVN 8664-1:2011 tương tự với tiêu chuẩn ISO 14644-1 hoặc tiêu chuẩn FS 209 E.

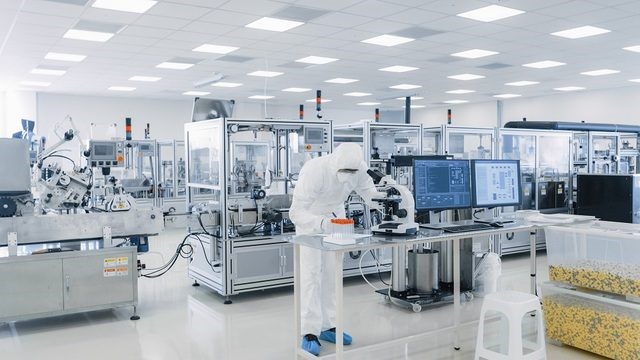

Quy trình thiết kế thi công phòng sạch ITC
Vì rất dễ sinh ra tĩnh điện nên các yêu cầu về độ ẩm trong phòng sạch rất nghiêm ngặt. Nhiệt độ của thiết kế phòng sạch nhà máy điện tử đạt chuẩn ISO 14644-1 nên kiểm soát khoảng 22 độ C và độ ẩm trong khoảng 50-60% để phân xưởng không quá khô gây hỏng tích hợp CMOS. Ngoài ra, đối với một số xưởng đặc biệt sẽ có những quy định về độ ẩm và nhiệt độ riêng trong phòng sạch điện tử.
Độ ồn hay còn gọi là trạng thái trống bên trong phân xưởng của nhà máy điện tử cấp 10.000 không được để lớn hơn 65Db (A). Sự chênh lệch giữa áp suất ngoài trời và các phân xưởng không được nhỏ hơn 10Pa, áp suất giữa khu vực không sạch và sạch sẽ có độ sạch không khí khác nhau và không được nhỏ hơn 5 Pa.
Ngoài ra, bạn cũng cần quan tâm đến lượng gió tương trong phân xưởng khi thi công phòng sạch điện tử:
- Đảm bảo lượng không khí sạch, giờ, người trong phòng sạch phần tử không nhỏ hơn 40m3.
- Bù tổng khối lượng không khí sạch và khí thải trong nhà cần thiết để duy trì được giá trị áp suất dương trong phòng.

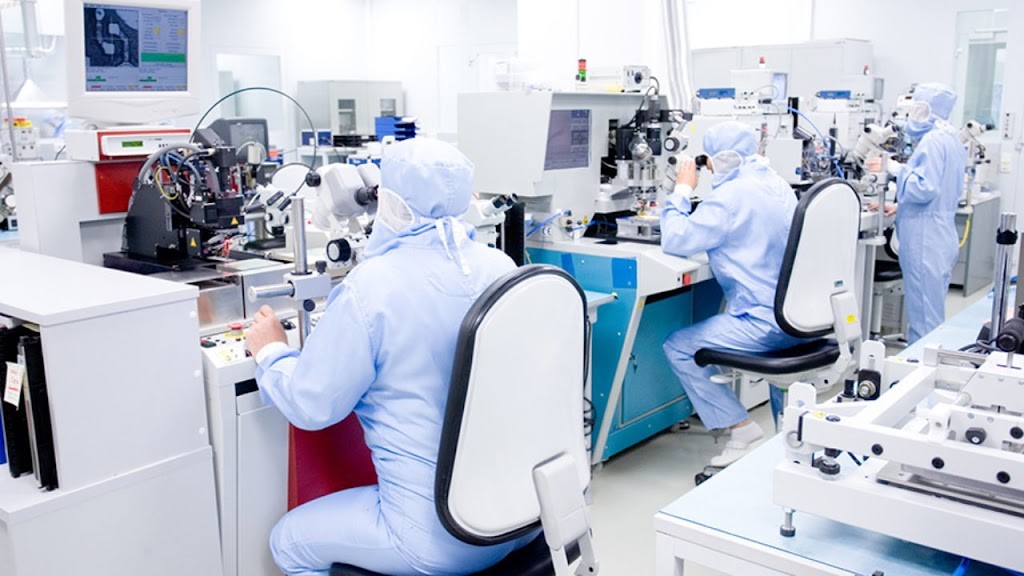

Hệ thống điều hòa không khí lọc trong phòng sạch điện tử cần cung cấp đủ không khí sạch cho lò sưởi. Không chỉ vậy, cần cung cấp các biện pháp bảo vệ ngắt điện nếu quá nhiệt.
Thiết kế phòng sạch nhà máy điện tử đạt chuẩn
Chất lượng sản xuất
– Giảm thiểu lỗi: Các hạt bụi, vi khuẩn, độ ẩm và các yếu tố ô nhiễm khác trong môi trường sản xuất có thể gây ra lỗi, làm giảm chất lượng sản phẩm cuối cùng.
– Đảm bảo tính nhất quán: Kiểm soát chặt chẽ các yếu tố môi trường giúp đảm bảo tính nhất quán cao về chất lượng sản phẩm giữa các lô hàng.
Hiệu suất sản xuất
– Giảm thời gian ngừng máy: Môi trường sạch sẽ giúp giảm thiểu hỏng hóc thiết bị do bụi bẩn, từ đó giảm thời gian ngừng máy và tăng năng suất.
– Tăng hiệu quả sản xuất: Quy trình sản xuất diễn ra trơn tru hơn trong môi trường sạch, giúp tăng hiệu quả sản xuất.
Tuân thủ quy định
– Đáp ứng tiêu chuẩn quốc tế: Phòng sạch đạt chuẩn ISO và GMP đảm bảo sản phẩm đáp ứng yêu cầu khắt khe của thị trường quốc tế.
– Tuân thủ an toàn: Phòng sạch giúp đảm bảo an toàn cho người lao động và sản phẩm, tuân thủ các quy định về sức khỏe và môi trường.
Lợi thế cạnh tranh
– Nâng cao uy tín thương hiệu: Việc sở hữu phòng sạch thể hiện sự chuyên nghiệp và cam kết về chất lượng, giúp tăng cường uy tín thương hiệu.
– Mở rộng thị trường: Đáp ứng các yêu cầu khắt khe của khách hàng, doanh nghiệp có thể tiếp cận các thị trường mới và hợp tác với các đối tác lớn.
Công ty cổ ITC là nhà thầu với nhiều năm kinh nghiệm trong lĩnh vực tư vấn, thiết kế, thi công hệ thống phòng sạch như, điện tử, dược phẩm, bệnh viện, thực phẩm, vi sinh, … theo các tiêu chuẩn trong và ngoài nước, khách hàng của ITC là các nhà máy Nhật Bản, Hàn Quốc, Châu Âu, Trung Quốc, Việt Nam, ….
Bạn đang cần thiết kế phòng sạch cho nhà máy điện tử? Liên hệ ITC ngay để được khảo sát miễn phí. Hotline: 0982 922 665
