Ống gió EI 30 45 60 90 120 chống cháy

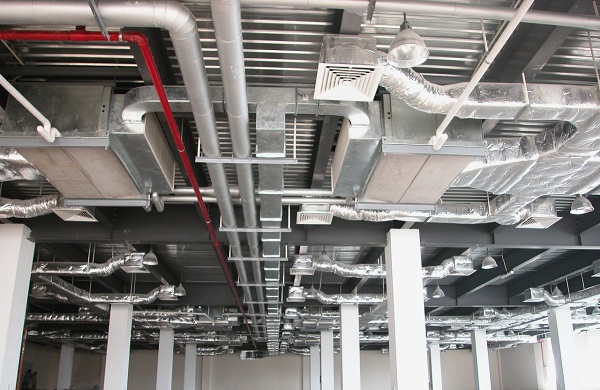

Ống gió EI chống cháy là sản phẩm được sử dụng phổ biến trong các hệ thống thông gió, làm mát, hút khói,.. Không giống với những sản phẩm khác, loại ống này là vật liệu có độ an toàn cao, bảo vệ sức khỏe cho người sử dụng. Hãy cùng ITCTECH tìm hiểu chi tiết về các ứng dụng, tiêu chuẩn và phương pháp lắp đặt của sản phẩm này nhé!
Theo quy định tại Phụ lục D của QCVN 06:2020/BXD “Quy chuẩn kỹ thuật Quốc gia về an toàn cháy cho nhà và công trình” thì các đường ống và thiết bị của hệ thống hút khói phải được làm từ vật liệu không cháy, có giới hạn chịu lửa phù hợp yêu cầu của tiêu chuẩn liên quan hiện hành. Vật liệu thiết kế đường ống hút khói và giới hạn chịu lửa của đường ống hút khói được quy định tại điều 5.12 TCVN 5687:2010 “Thông gió – Điều hòa không khí – Tiêu chuẩn thiết kế” tùy thuộc và vị trí lắp đặt.
TIÊU CHUẨN EI TRONG CHỐNG CHÁY LÀ GÌ?
Trong quy định về phòng chống cháy nổ, tiêu chuẩn EI chính là bộ tiêu chuẩn quy định về giới hạn chịu lửa của các vật liệu chống cháy. Giới hạn chống cháy này được xác định bằng đơn vị thời gian. Khoảng thời gian chống cháy của chất liệu chống cháy được xác định bằng một thí nghiệm chịu lửa theo chế độ gia nhiệt tiêu chuẩn. Khoảng thời gian nay tính từ khi bắt đầu thí nghiệm, nhiệt độ được tăng dần từ 0 – 1500*C. Cho tới lúc xuất hiện một hoặc nhiều đồng thời các dấu hiệu với các giới hạn được quy định như sau:
Giới hạn về độ toàn vẹn của vật liệu
E (Integrity) là mức giới hạn mà tại đó kết cấu chất liệu vẫn được duy trì hoàn hảo mà không bị đứt gãy, đổ ngã… mà không xét đến khả năng truyền nhiệt của vật liệu. Giới hạn này thường được xác định để ứng dụng trong các giải pháp chống cháy như sản xuất vách ngăn, tường, hệ thống thông gió…
Giới hạn về khả năng cách nhiệt
I (Thermal Insulation) là giới hạn mà vật liệu giữ được khả năng cách nhiệt ổn định, kết cấu chính của chất liệu không bị phá hoại bởi tác dụng nhiệt. Xác định giới hạn này để ứng dụng cho những giải pháp chống cháy lan như tường chống cháy, sơn chống cháy, vách ngăn giới hạn chống cháy để đảm bảo khi có đám cháy xảy ra. Các vật liệu được giữ nguyên vẹn, đám cháy không thể lan rộng, nhiệt độ ở các bề mặt của vật liệu được đảm bảo.
ỐNG GIÓ CHỐNG CHÁY EI LÀ GÌ?
Trong quy chuẩn mới nhất theo nghị định 136 về luật phòng cháy và chữa cháy QCVN 06:2020/BXD. Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình. Tiêu chuẩn của hệ thống ống gió được áp dụng trong hệ thống PCCC mới này có những thay đổi cao hơn rất nhiều. Trong đó thì đường ống gió và thiết bị hút ngoài ngoài việc đảm bảo tiêu chuẩn TCVN 5687:2010. Chúng còn phải đảm bảo được làm từ các vật liệu chống cháy có giới hạn chịu lửa bao gồm các giới hạn EI khác nhau.
Hay nói đơn giản hơn thì ống gió chống cháy EI là hệ thống ống gió cần đảm bảo được các giới hạn chịu lửa nhất định. Cụ thể như: EI 30; EI 45; EI 60; EI 90 và EI 120, …Tương đương với các mốc giới hạn chịu lửa là 30 – 45 – 60 – 90 và 120 phút.
Kết cấu ống gió theo từng giới hạn chịu lửa EI
Với mỗi giới hạn chịu lửa, ống gió sẽ được kết cấu theo từng giới hạn khác nhau. Chúng cần đảm bảo nằm trong khung giới hạn được quy định và kiểm nghiệm đạt. Và được đơn vị chức năng có khả năng kiểm duyệt và phê duyệt. Trong đó cần ghi nhận rõ:
+ Yêu cầu về lớp trong cùng
+ Yêu cầu về lớp chống cháy

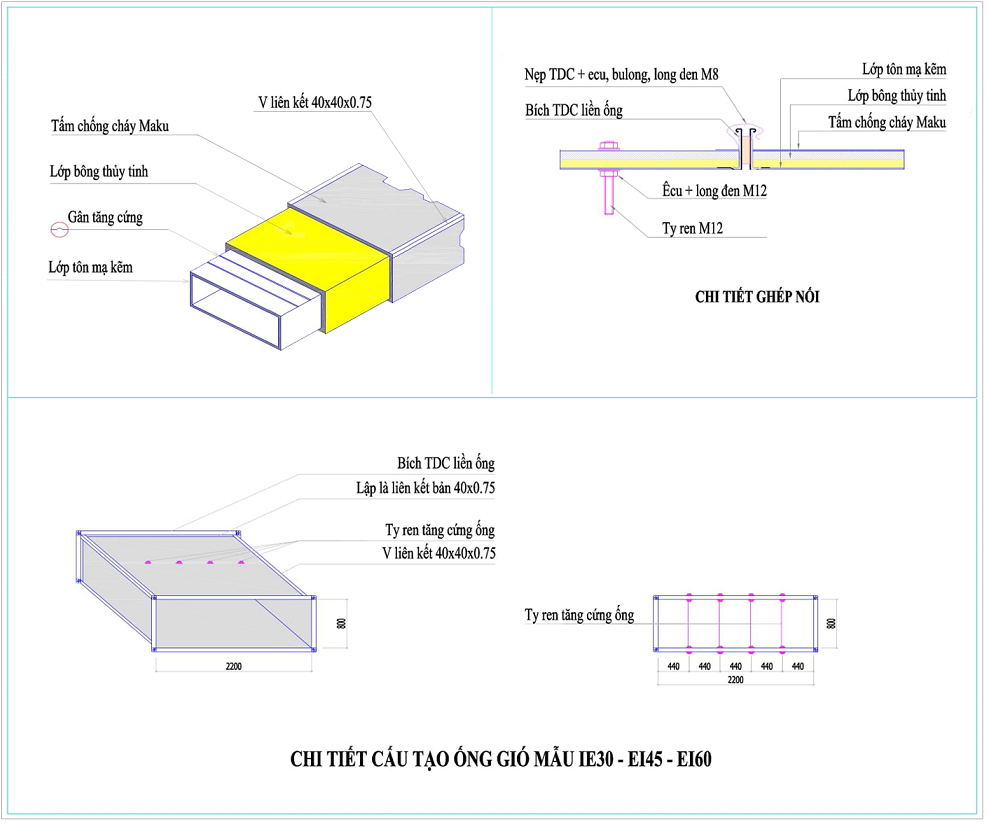

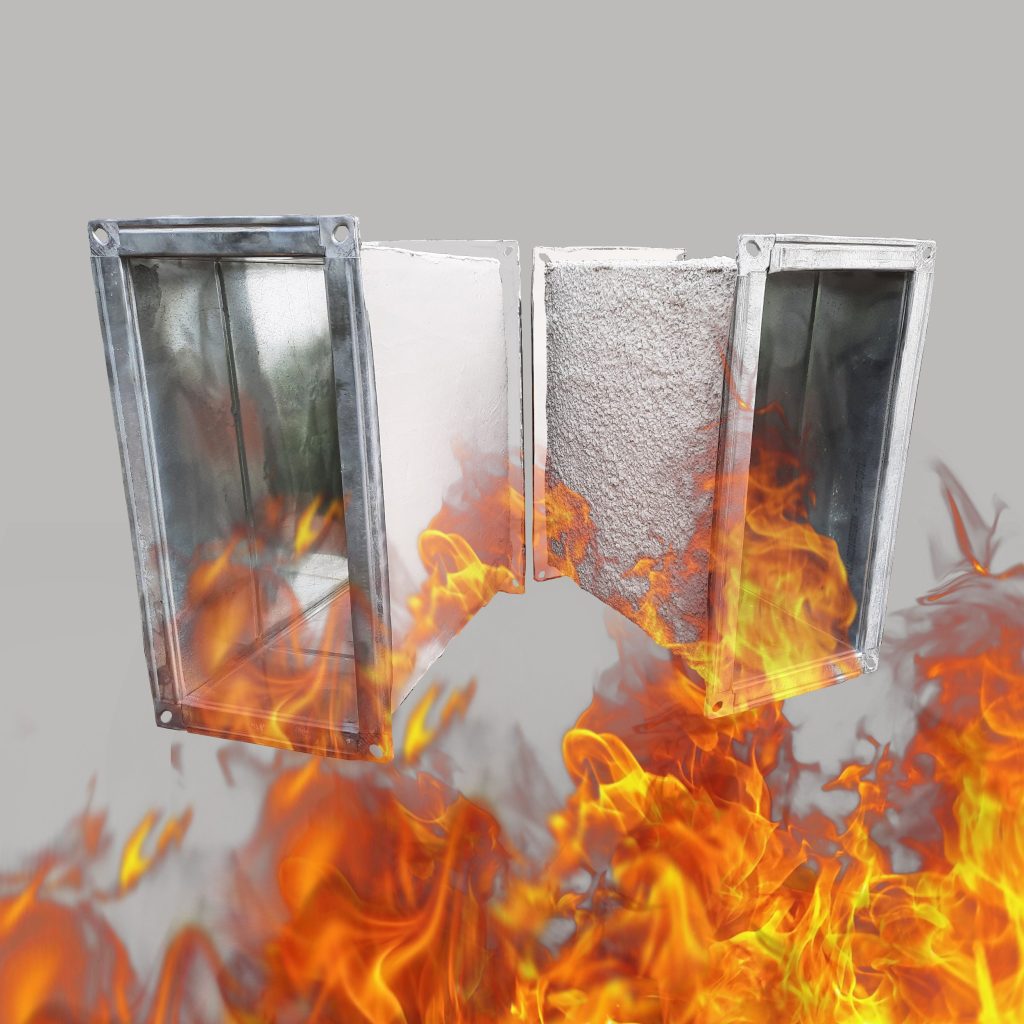

Cấu tạo ống gió chống cháy EI

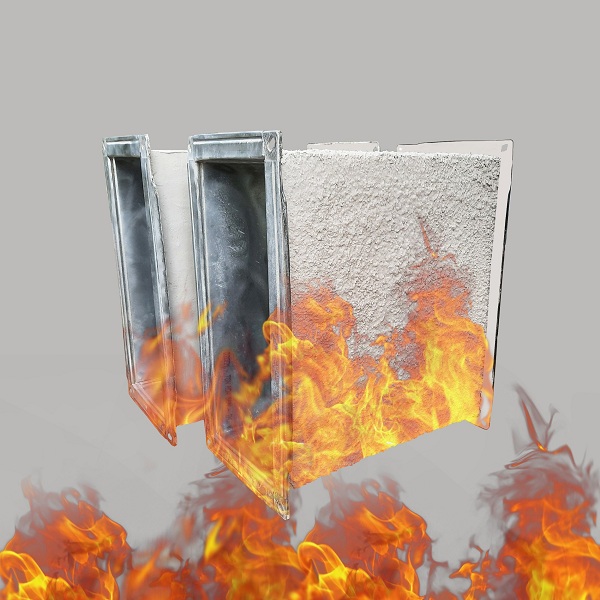

Ống gió chống cháy EI30, EI45 có cấu tạo với 4 lớp chính. Sản phẩm được đánh giá cao vì tình tế, đẹp mắt, kết cấu cứng vững và chắc chắn.
Cụ thể như sau:
|
Cấu tạo ống gió chống cháy EI30, EI45 |
Chi tiết |
✅ Lớp tôn mạ Kẽm dày 0.75mm |
– Ống gió chống cháy EI30, EI45 có lớp trong cùng làm bằng tôn mạ Kẽm. Sản phẩm có độ dày tối thiểu 0.75mm. – Nhờ thế, vật liệu chịu lực tốt, chống hiện tượng cong vênh, nứt vỡ, biến dạng,… trước tác động ngoại lực. – Đồng thời, loại kể trên còn tránh nguy cơ bị gỉ sét, ăn mòn, xỉn màu,… trước ảnh hưởng của quá trình oxy hóa tự nhiên nhờ lớp mạ Kẽm dày. |
✅ Lớp định hình dày 10~20 micro |
– Phúc Long Intech dùng một lớp sơn có độ dày 10~20 micro để tạo bề mặt lý tưởng cho ống gió. – Phần này giúp tôn và tấm Thạch cao cách nhiệt liên kết với nhau chặt chẽ hơn. Yếu tố kể trên quyết định lớn tới khả năng chống cháy và độ bền của sản phẩm. |
✅ Lớp cách nhiệt dày 0.85mm |
– Ống gió chống cháy được trang bị lớp cách nhiệt với độ dày tối thiểu 0.85mm. – Dòng này cũng được làm từ tôn mạ Kẽm, đảm bảo giúp vật liệu chống gỉ sét hiệu quả. |
✅ Lớp Thạch cao chống cháy dày 9.5mm |
– Công ty dùng tấm Thạch cao cách nhiệt dày 9.5mm để bọc sản phẩm. – Dòng này làm từ bột Thạch cao, sợi thủy tinh, phụ gia chống cháy. Đây là vật liệu chống cháy thế hệ mới được đánh giá cao. – Sản phẩm tăng tính thẩm mỹ cho công trình, dễ thi công, tối ưu chi phí cho nhà thầu hiệu quả. |
Giới hạn chịu lửa ống gió EI chống cháy theo từng hạn mức và vị trí sử dụng

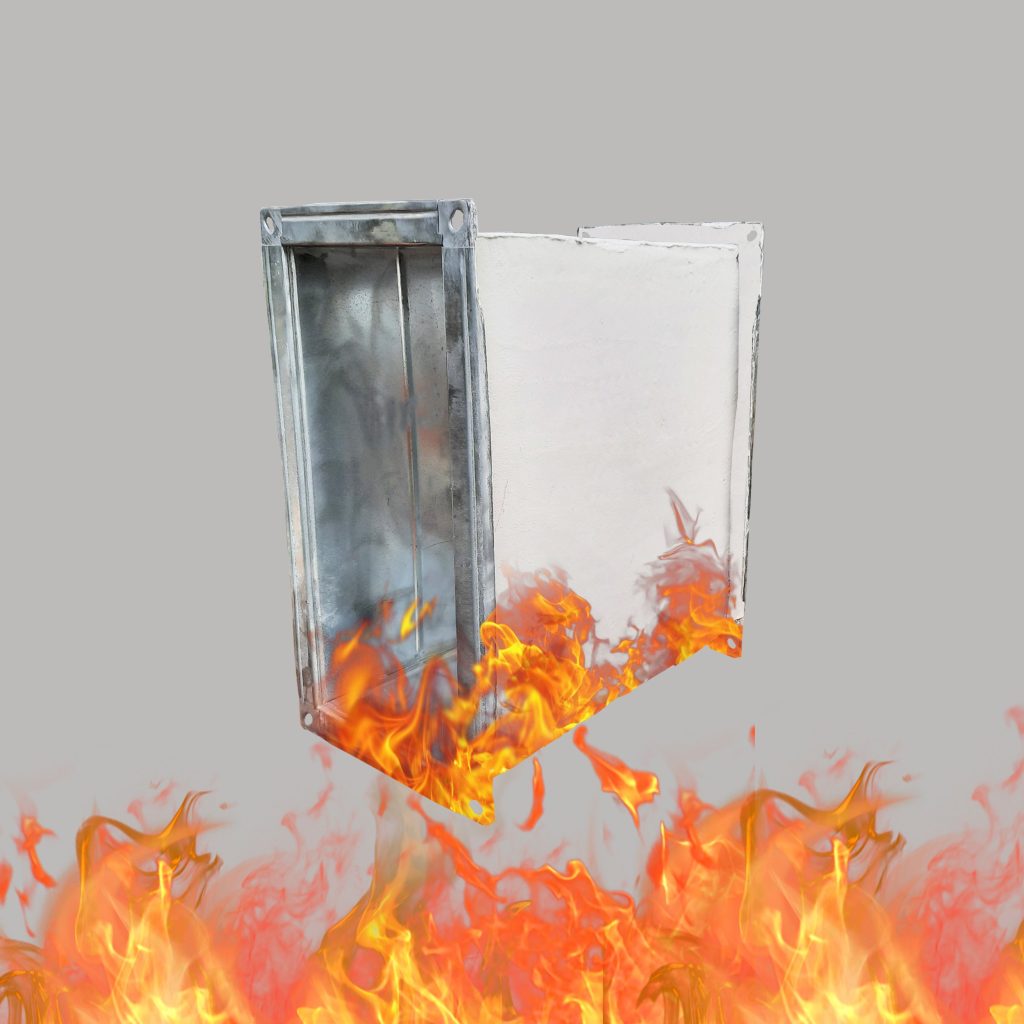

Ống gió EI30
Về cấu tạo, tổ hợp mẫu ống thông gió có khả năng chịu lửa EI30 với độ dày 21mm. Lớp trong cùng được làm từ tôn mạ kẽm có độ dày tối thiểu là 0.75 mm. Lớp tấm chống cháy cách nhiệt có độ dày 20mm. Lớp ngoài cùng được làm từ tôn mạ kẽm có độ dày 0.58mm. Bích thép dạng TDF có kích thước 58×2.3mm và được mạ kẽm.
Ống gió EI 30 được lắp trong các hệ thống hút khói có ống hút trục ngang dọc theo hành lang, bao gồm các đường ống và thiết bị, được sắp xếp trong phạm vi khoang cháy.

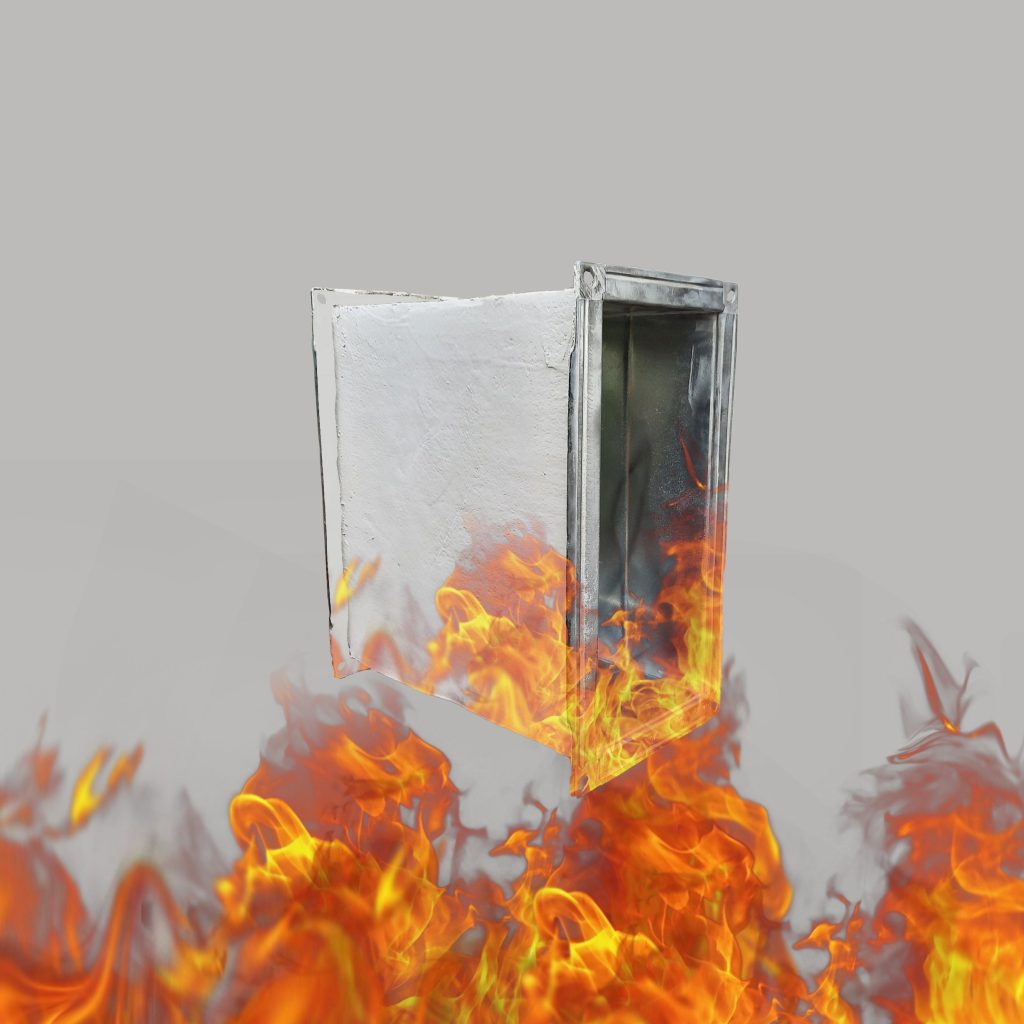

Ống gió EI45
Ống tổ hợp, van gió có khả năng chịu lửa đến mức EI 45 với độ dày 25mm. Lớp bên trong được làm từ tôn mạ kẽm có độ dày tối thiểu là 0.75 mm. Lớp cách nhiệt chống cháy có độ dày 24mm. Lớp bên ngoài được làm từ tôn mạ kẽm với độ dày 0.58mm. Bích thép có dạng TDF 62×2.3mm được mạ kẽm.
Ống EI 45 được sử dụng trong hệ thống hút khói trục đứng bao gồm các đường ống và thiết bị, được đặt trong phạm vi của khoang cháy để hút khói cháy trực tiếp tại khu vực phục vụ.

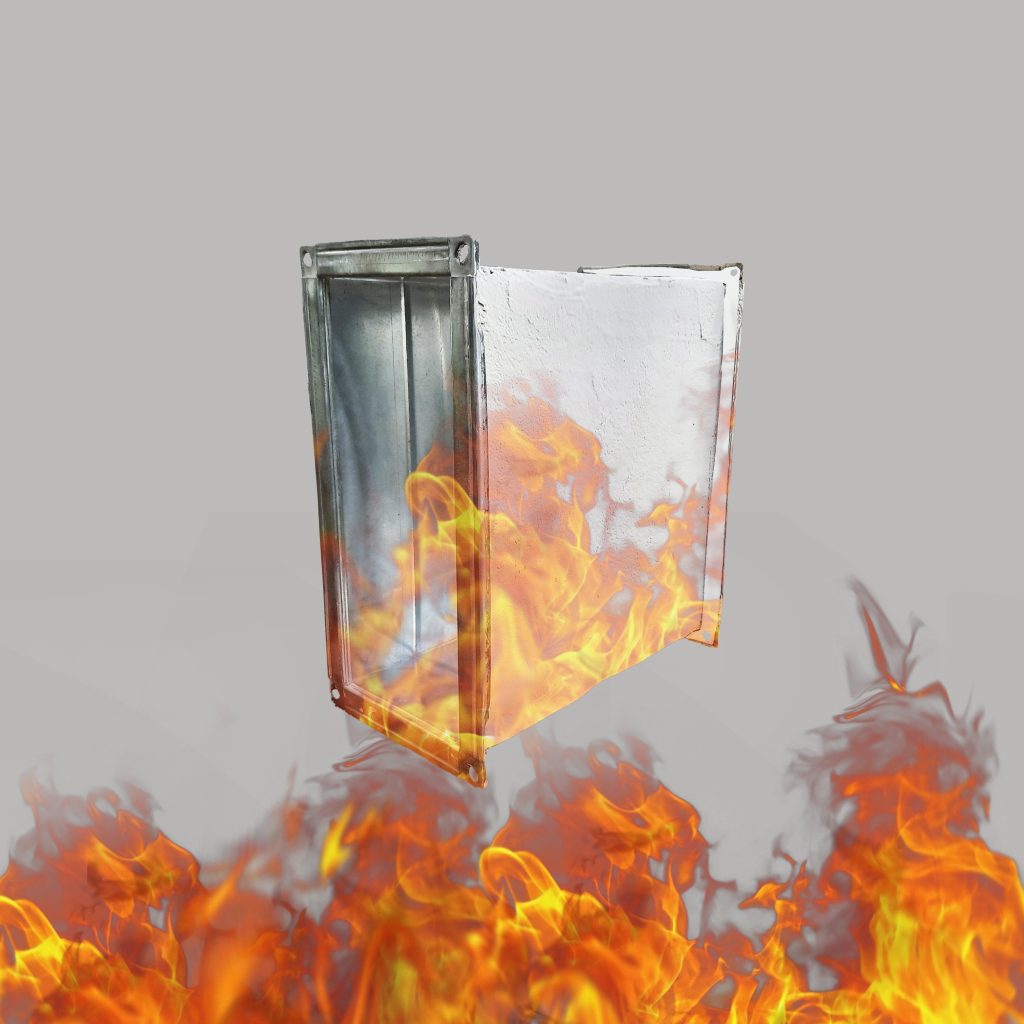

Ống gió EI60
Tổ hợp mẫu ống và van gió có khả năng chịu lửa EI 60 với độ dày là 33mm. Lớp bên trong của tổ hợp này được làm từ tôn mạ kẽm với độ dày tối thiểu là 0.75 mm. Lớp tiếp theo là tấm chống cháy cách nhiệt với độ dày 32mm. Lớp ngoài cùng cũng được làm từ tôn mạ kẽm nhưng có độ dày là 0.58mm. Bích thép dạng TDF có kích thước 70×2.3mm và được mạ kẽm.

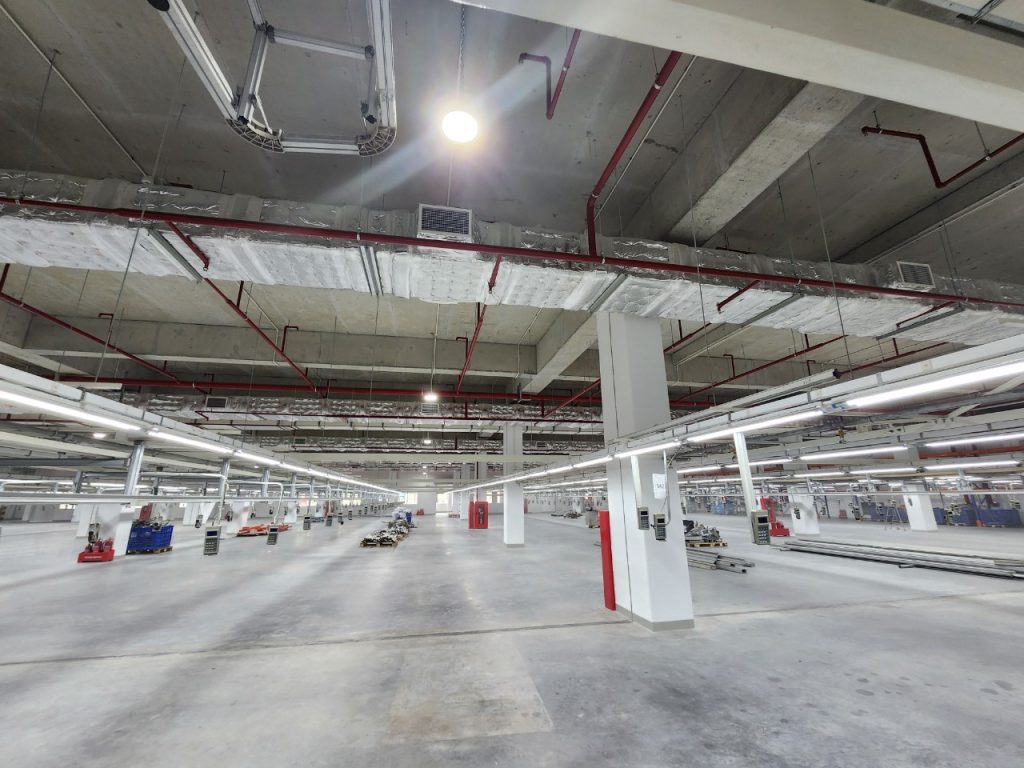

Ống EI 60 được sử dụng trong hệ thống ống hút khói đi ngang tầng hầm, nhà để xe. Đối với các đường ống và thiết bị của hệ thống hút khói, nếu chúng nằm trong phạm vi của khoang cháy, chúng được sử dụng để thải khói từ các nhà để xe kín.
Ống gió EI90
Tổ hợp mẫu ống gió và van có giới hạn chịu lửa EI 90 với độ dày 50mm. Lớp tôn mạ kẽm bên trong có độ dày tối thiểu là 0.75 mm. Hai lớp tấm chống cháy cách nhiệt, mỗi lớp có độ dày là 24mm. Lớp tôn mạ kẽm bên ngoài có độ dày là 0.58mm. Bích thép dạng TDF 87×2.3mm được mạ kẽm
Ống gió EI120
Tổ hợp mẫu ống gió và van có khả năng chịu lửa EI 120 với độ dày 53mm. Lớp tôn mạ kẽm bên trong với độ dày tối thiểu là 0.75 mm. Lớp tấm chống cháy cách nhiệt đầu tiên có độ dày 20mm. Lớp tấm chống cháy cách nhiệt thứ hai có độ dày 32mm. Lớp tôn mạ kẽm bên ngoài với độ dày 0.58mm. Bích thép dạng TDF có kích thước 90×2.3mm và được mạ kẽm.

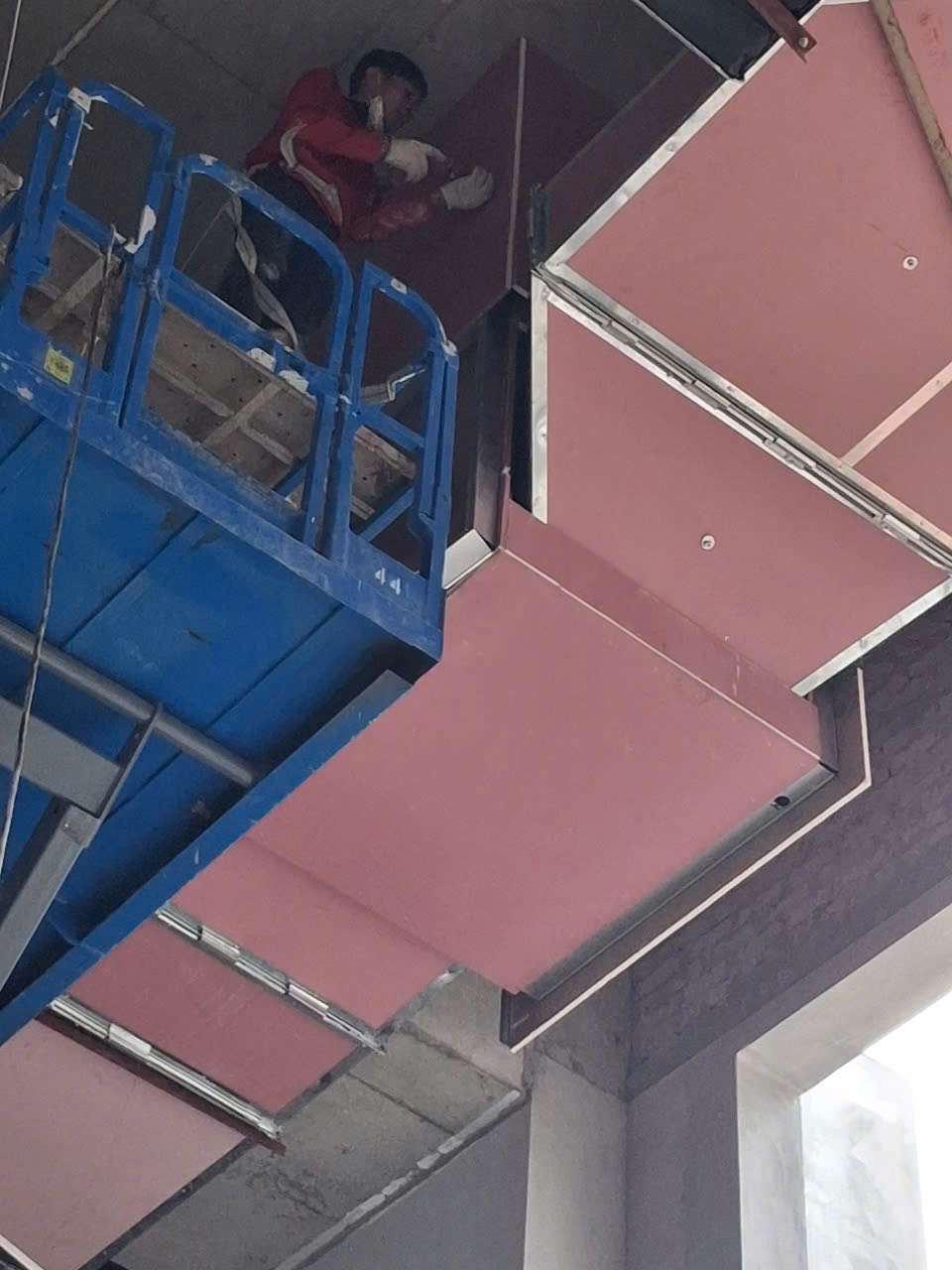

LƯU Ý LẮP ĐẶT ỐNG GIÓ EI CHỐNG CHÁY
– Không yêu cầu giới hạn chịu lửa đối với các đường ống nằm trong kênh, giếng kỹ thuật. Nếu được bao bọc bởi các bộ phận ngăn cháy có giới hạn chịu lửa tương đương theo quy định.
– Bố trí phù hợp các quạt hút với giới hạn chịu lửa (ví dụ: 0,5h ở 200*C; 0,5h ở 300*C; 1h ở 300*C; 1h ở 400*C; 1h ở 600*C hoặc 1,5h ở 600*C, …). Chúng phải được thực hiện căn cứ vào nhiệt độ tính toán của dòng khí chuyển dịch. Làm sao tương ứng với hạng của gian phòng được phục vụ.
– Khói và sản phẩm cháy phải được xả ở bên ngoài nhà và công trình theo một trong hai phương án sau:
+ Qua các ô thoáng, giếng thải nằm trên tường ngoài không có ô cửa. Cách các ô cửa không nhỏ hơn 5m theo cả phương ngang và phương đứng và cách mặt đất hơn 2 m. Khoảng cách đến ô cửa có thể giảm xuống. Nếu bảo đảm vận tốc thải khói không nhỏ hơn 20m/s.
+ Qua các giếng thải khói tách biệt nằm trên mặt đất ở khoảng cách không nhỏ hơn 15m. Tính đến tường ngoài có ô cửa và các miệng hút của hệ thống điều hòa không khí, tăng áp của nhà đó cũng như nhà lân cận.
– Cho phép xả khói từ các ống hút khói từ tầng hầm qua các khoang được thông gió. Trong trường hợp này, miệng xả khói phải được đặt cách nền của khoang thông gió ít nhất là 6m. Lưu ý (cách kết cấu của một ngôi nhà ít nhất là 3m theo chiều đứng và 1m theo chiều ngang) hoặc với thiết bị xả dạng ướt phải cách mặt sàn ít nhất là 3m. Không lắp các van khói trên những ống này.
Ống gió chống cháy chuẩn PCCC tại Công ty cổ phần ITCTECH đạt chuẩn ISO 9001: 2015. Sản phẩm sử dụng Tole Hoa Sen chuẩn nguồn gốc chứng chỉ, chất lượng. Thời gian đạt giấy kiểm định từ 7 – 10 ngày kể từ khi hệ thống thông gió công trình hoàn thiện. Chúng tôi hỗ trợ giao hàng toàn quốc. Với diện tích hai nhà máy ( Hà Nội, Hồ Chí Minh) với diện tích trên 10.000m2 đáp ứng yêu cầu sản lượng lớn của mọi công trình vừa và lớn. Bên cạnh đó, chúng tôi còn sản xuất và lắp đặt hệ thống thang cáp, máng cáp cho nhiều công trình lớn trên cả nước.
Báo giá ống gió chống cháy chi tiết nhất
Ngày nay trên thị trường cung cấp rất nhiều loại ống gió khác nhau như ống gió chống cháy EI30, EI45… hay tấm chống cháy rất rất nhiều sản phẩm hỗ trợ chống cháy nhà xưởng khác. Chính vì thế mà giá thành của từng sản phẩm ống gió cũng sẽ có sự khác nhau. Vậy nên, nếu như quý bạn đang quan tâm và mong muốn nhận được bảng báo giá ống gió chống cháy cho công xưởng, nhà máy của mình, đừng ngần ngại hãy gọi cho ITCTECH để được tư vấn chi tiết và cụ thể nhất nhé.
Nếu như quý bạn đã tham khảo và nhận được báo giá ống gió chống cháy phù hợp với nhu cầu mình mong muốn nhưng chưa tìm được đơn vị thi công. Đừng ngần ngại mà hãy liên hệ với ITCTECH nhé. Chúng tôi nhận thi công ống gió chống cháy với chi phí ưu đãi để làm hài lòng mọi khách hàng, dù là những khách hàng khó tính nhất.
Đơn vị cung cấp ống gió chống cháy uy tín nhất
ITCTECH là đơn vị hàng đầu trong lĩnh vực thiết kế, sản xuất và cung cấp,phân phối các loại ống gió chống cháy đạt tiêu chuẩn chất lượng cao. Sở hữu dây chuyền, trang thiết bị, máy móc sản xuất hiện đại, tiên tiến cùng với đội ngũ kỹ sư giỏi cơ khí có chuyên môn cao, ITCTECH luôn đảm bảo mang tới tay khách hàng các sản phẩm ống gió bền bỉ, tốt và tiện ích nhất.
Chưa kể, khi mua các loại ống gió của chúng tôi, quý khách sẽ nhận được báo giá chi tiết, minh bạch và cạnh tranh nhất. Các chính sách liên quan đến chế độ bảo hành, bảo trì sản phẩm ống gió của ITCTECH cũng được cam kết và đảm bảo dài hạn, uy tín với thời gian lên tới 24 tháng.
Đừng quên liên hệ ngay với chúng tôi – Công ty Cổ phần ITCTECH để được tư vấn, hỗ trợ lựa chọn mua được ống gió chống cháy phù hợp nhất cho công trình của quý khách nhé!
