Nguyên lý hoạt động hệ thống VRF

Hệ thống VRF là gì? Điều hòa trung tâm VRF và VRV có điểm gì khác nhau? Hiểu và phân loại được hai hệ thống điều hòa trên sẽ giúp ích cho bạn trong quá trình lựa chọn điều hòa phù hợp với không gian, nhu cầu sử dụng một cách hiệu quả nhất. Hãy cùng tham khảo chi tiết thông tin qua bài viết dưới đây!

✅ Nguyên lý hoạt động của hệ thống VRF (Variable Refrigerant Flow)

Hệ thống VRF (hay còn gọi là VRV – tên thương mại của Daikin) là hệ thống điều hòa không khí trung tâm biến tần, hoạt động theo nguyên lý điều chỉnh lưu lượng môi chất lạnh linh hoạt (biến thiên) đến các dàn lạnh, phù hợp với nhu cầu làm lạnh/sưởi thực tế ở từng khu vực.

⚙️ 1. Nguyên lý tổng thể hệ thống vrf:

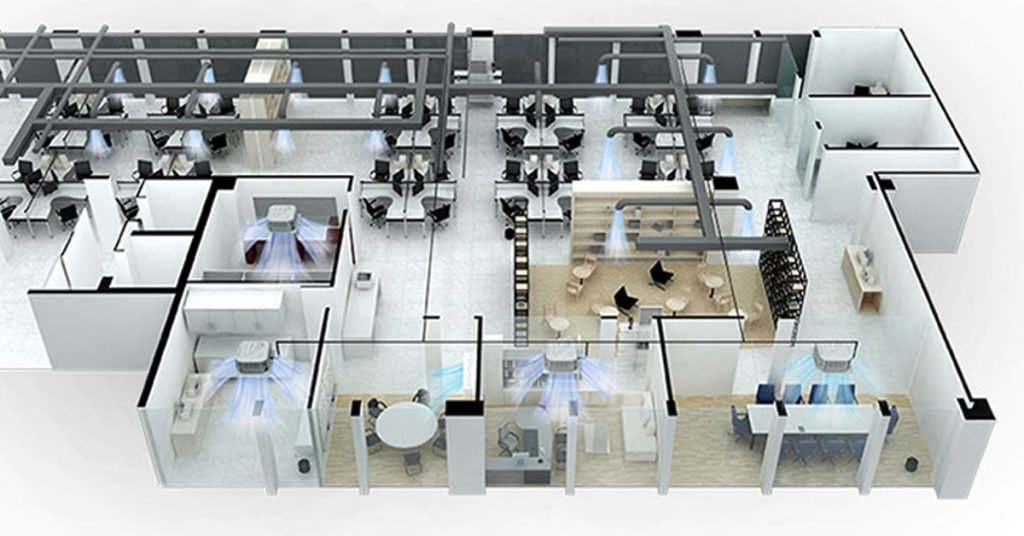

• Một dàn nóng biến tần (Inverter) kết nối với nhiều dàn lạnh trong các phòng/khu vực khác nhau.

• Khi các dàn lạnh yêu cầu làm lạnh hoặc sưởi, máy nén sẽ điều chỉnh công suất để cung cấp lượng môi chất lạnh phù hợp.

• Lưu lượng gas (môi chất lạnh) đến từng dàn lạnh được điều khiển độc lập bằng van tiết lưu điện tử (EEV) tại mỗi dàn lạnh.

• Khi khu vực không sử dụng, van tiết lưu đóng → không cấp gas → tiết kiệm năng lượng.

🔁 2. Chu trình hoạt động làm lạnh (Cooling mode):

1. Máy nén Inverter ở dàn nóng nén môi chất lạnh (thường là R410A hoặc R32) → gas ở áp suất cao, nhiệt độ cao.

2. Gas nóng đi qua bộ trao đổi nhiệt ở dàn nóng → giải nhiệt ra môi trường → chuyển thành gas lỏng ở áp suất cao.

3. Gas lỏng được dẫn qua ống đồng đến các dàn lạnh bên trong phòng.

4. Tại mỗi dàn lạnh, van tiết lưu điện tử (EEV) giảm áp gas → gas lạnh bay hơi, hấp thụ nhiệt trong phòng → làm mát không khí.

5. Gas đã hấp thụ nhiệt (dạng hơi) quay lại dàn nóng → chu trình lặp lại.

🔁 3. Chu trình hoạt động sưởi (Heating mode):

• Chu trình đảo chiều (nhờ van đảo chiều – 4-way valve).

• Dàn lạnh trở thành dàn nóng (tỏa nhiệt), dàn nóng trở thành dàn lạnh (hấp thụ nhiệt từ không khí ngoài trời).

🔁 4. Nếu dùng loại hệ thống VRF Heat Recovery (3 ống):

• Hệ thống cho phép làm lạnh và sưởi cùng lúc ở các phòng khác nhau.

• Mỗi dàn lạnh có thể lựa chọn chế độ riêng biệt.

• Nhờ có hộp chia gas (BC Controller), môi chất lạnh được phân phối thông minh theo yêu cầu từng khu vực.

💡 Nguyên lý điều khiển thông minh:

• Cảm biến nhiệt độ, áp suất đặt tại từng dàn lạnh và dàn nóng.

• Bộ vi xử lý trung tâm phân tích nhu cầu tải lạnh của từng khu vực → điều chỉnh tốc độ máy nén và lưu lượng gas tương ứng.

• Điều khiển qua:

  • Remote cục bộ (có dây hoặc không dây)

  • Bộ điều khiển trung tâm (cho toàn hệ thống)

  • Kết nối BMS, điều khiển qua app/web

📌 Nguyên lý hoạt động VRF:
