Hệ thống điều hòa trung tâm văn phòng – Sơ đồ nguyên lý hệ thống điều hòa công nghiệp ITC

Hệ thống điều hòa trung tâm văn phòng – Giải pháp tối ưu từ ITC

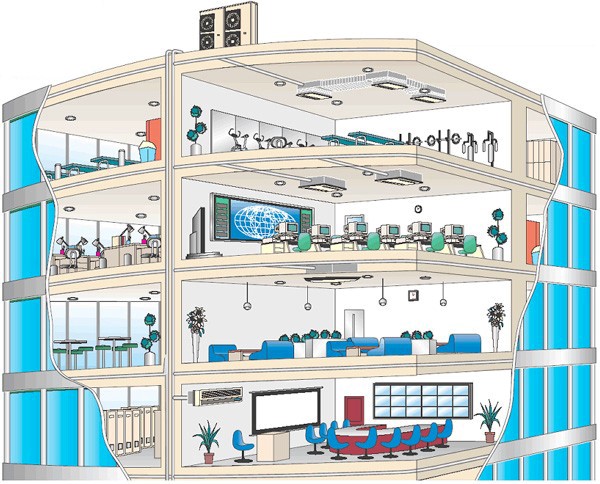

1. Giới thiệu về hệ thống điều hòa trung tâm văn phòng

Trong các tòa nhà văn phòng hiện đại, hệ thống điều hòa trung tâm văn phòng đóng vai trò quan trọng trong việc đảm bảo môi trường làm việc thoải mái, ổn định và tiết kiệm năng lượng. Khác với máy lạnh treo tường thông thường, hệ thống điều hòa công nghiệp trung tâm mang lại hiệu suất cao, phân phối nhiệt đồng đều, và tối ưu chi phí vận hành cho các không gian lớn.

Tại ITC, chúng tôi chuyên tư vấn, thiết kế, thi công và bảo trì hệ thống điều hòa trung tâm cho văn phòng với công nghệ tiên tiến hàng đầu từ các thương hiệu uy tín như Daikin, Mitsubishi, LG, Toshiba, Panasonic…

2. Ưu điểm nổi bật của hệ thống điều hòa trung tâm

• 🌬️ Siêu Tiết kiệm năng lượng: Hệ thống VRV/VRF giúp điều chỉnh công suất làm lạnh linh hoạt, giảm điện năng tiêu thụ đến 30–40%.

• 🏢 Thẩm mỹ cao: Dàn lạnh âm trần hoặc giấu trần giúp không gian văn phòng hiện đại, gọn gàng.

• 🔇 Hoạt động êm ái: Độ ồn thấp, tạo môi trường làm việc yên tĩnh và chuyên nghiệp.

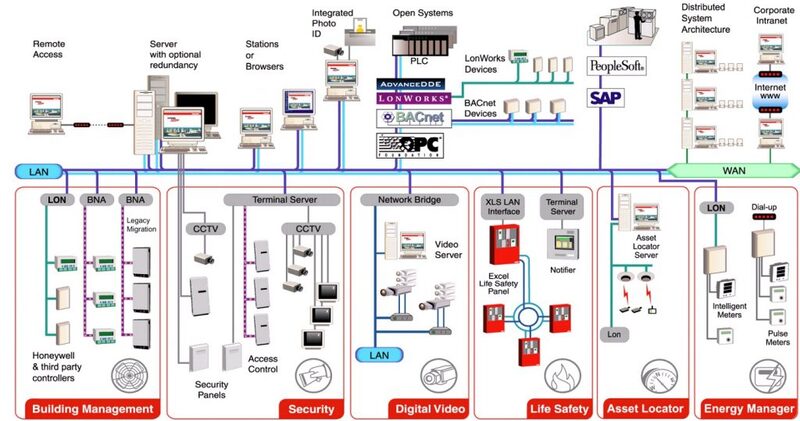

• 🔧 Dễ dàng bảo trì – vận hành thông minh: Có thể kết nối với hệ thống BMS (Building Management System) để quản lý tập trung.

3. ITC – Đơn vị thi công hệ thống điều hòa trung tâm chuyên nghiệp

Với hơn 16 năm kinh nghiệm, ITC tự hào là đối tác tin cậy của nhiều doanh nghiệp, tòa nhà, cao ốc văn phòng tại Việt Nam.

Chúng tôi cung cấp dịch vụ trọn gói:

• Khảo sát và tư vấn giải pháp điều hòa trung tâm phù hợp với từng công trình.

• Thiết kế, lắp đặt, cân chỉnh và vận hành thử hệ thống.

• Bảo trì, bảo dưỡng định kỳ đảm bảo hiệu suất hoạt động lâu dài.

ITC cam kết:

✅ Thi công đúng tiến độ
✅ Sử dụng thiết bị chính hãng
✅ Bảo hành, bảo trì tận tâm
✅ Tối ưu chi phí đầu tư và vận hành

4. Các loại hệ thống điều hòa trung tâm phổ biến

• Hệ thống VRV/VRF: Phù hợp cho tòa nhà cao tầng, diện tích lớn.

• Hệ thống Chiller: Dành cho các trung tâm thương mại, cao ốc văn phòng quy mô lớn.

• Hệ thống Multi: Giải pháp tiết kiệm cho văn phòng vừa và nhỏ.

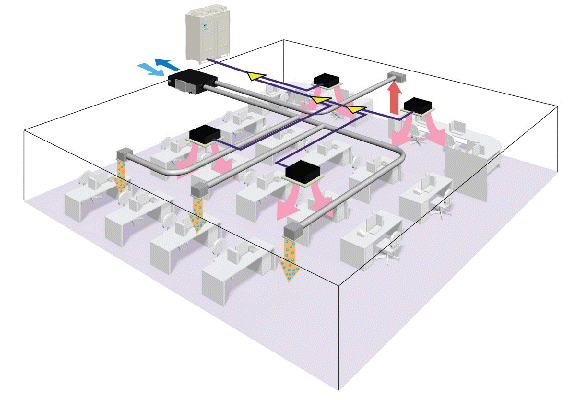

  Khái niệm sơ đồ nguyên lý hệ thống điều hòa trung tâm

Sơ đồ nguyên lý hệ thống điều hòa trung tâm là bản vẽ hoặc mô tả thể hiện cấu tạo, đường đi môi chất lạnh, luồng gió – nước lạnh, cách kết nối giữa các thiết bị chính trong hệ thống.
Mục tiêu của sơ đồ là giúp kỹ sư, chủ đầu tư và kỹ thuật viên hiểu cách vận hành – truyền tải năng lượng lạnh trong toàn bộ công trình.

 Cấu tạo cơ bản của hệ thống điều hòa trung tâm

Hệ thống điều hòa trung tâm gồm 3 phần chính:

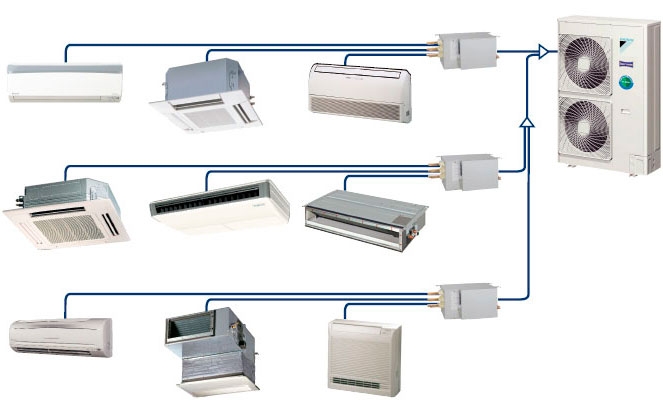

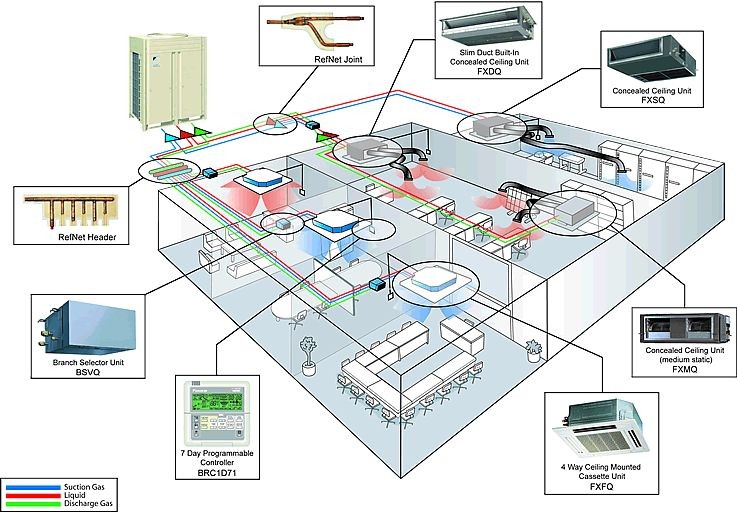

 Sơ đồ nguyên lý hệ thống điều hòa trung tâm VRV/VRF

Nguyên lý hoạt động điều hòa trung tâm:

1. Dàn nóng (Outdoor Unit) nén môi chất lạnh (gas R410A hoặc R32) thành dạng khí áp suất cao.

2. Môi chất lạnh được dẫn qua đường ống gas tới các dàn lạnh (Indoor Unit) trong từng khu vực văn phòng.

3. Tại van tiết lưu điện tử (EEV) của mỗi dàn lạnh, áp suất được giảm, gas bốc hơi và hấp thụ nhiệt từ không khí trong phòng → tạo luồng gió lạnh.

4. Gas sau khi hấp thụ nhiệt quay trở lại dàn nóng, trao đổi nhiệt và nén lại, tạo vòng tuần hoàn khép kín.

5. Bộ điều khiển trung tâm (Central Controller) quản lý nhiệt độ từng khu vực riêng biệt.

Mô tả sơ đồ (bằng lời):

👉 Mỗi dàn lạnh hoạt động độc lập theo cài đặt của từng khu vực, trong khi vẫn dùng chung dàn nóng trung tâm.

Sơ đồ nguyên lý hệ thống điều hòa trung tâm Chiller (nước lạnh)

Nguyên lý hoạt động điều hòa trung tâm Chiller:

• Cụm Chiller (Water Chiller Unit) tạo ra nước lạnh (thường 7°C).
• Bơm nước lạnh (CHW Pump) đẩy nước qua hệ thống đường ống đến dàn FCU/AHU trong tòa nhà.
• Tại FCU/AHU, nước lạnh trao đổi nhiệt với không khí, làm mát không gian.
• Nước sau khi trao đổi nhiệt quay trở về Chiller ở nhiệt độ khoảng 12°C.
• Chu trình khép kín được duy trì liên tục.

Mô tả sơ đồ

CHILLER (MÁY LẠNH TRUNG TÂM)
│
├──> BƠM NƯỚC LẠNH (CHW PUMP)
│ │
│ ├──> AHU / FCU (Tầng 1)
│ ├──> AHU / FCU (Tầng 2)
│ └──> AHU / FCU (Tầng 3)
│
└──< ĐƯỜNG HỒI NƯỚC ẤM (12°C) VỀ CHILLER

>>> Xem thêm: Hệ thống điều hoà công nghiệp siêu tiết kiệm điện

Ưu điểm của hệ thống điều hòa trung tâm

• Tiết kiệm điện năng, dễ quản lý tập trung
• Phân vùng điều khiển linh hoạt cho từng khu vực
• Thẩm mỹ cao, không chiếm diện tích trần
• Phù hợp với tòa nhà văn phòng, trung tâm thương mại, khách sạn, bệnh viện

ITC – Đơn vị thiết kế & thi công hệ thống điều hòa trung tâm chuyên nghiệp

Công ty cổ phần ITC chuyên:

• Tư vấn giải pháp điều hòa trung tâm VRV/VRF, Chiller
• Thiết kế bản vẽ sơ đồ nguyên lý chi tiết
• Thi công, lắp đặt, cân chỉnh và bảo trì toàn hệ thống
• Cung cấp thiết bị chính hãng: Daikin, Mitsubishi, LG, Toshiba, Trane…
